Kuvaus
Tämä suurten nopeuksien välipiirustuslaite soveltuu piirroksiin Φ3,5mm kupari- ja kuparilejeerinkit ja Φ4,5 mm: n alumiini- ja alumiiniseosvetot johtimiin. Liukumattomat välirunko-koneemme koostuvat langoista maksetuista palkkioista, langanpiirtokoneesta ja sähköisestä ohjausjärjestelmästä.
ominaisuudet
1. Tämä luistamaton välipiirustuslaite voi merkittävästi pienentää liukuristiota viiran ja piirustuskaran välillä, välttäen naarmuja valmiin langan pinnalta.
2. Nopea välivälileikkauslaite on ihanteellinen monenlaisiin ei-rautametalleihin, eikä tarvitse muuttaa lankapiirtokoneita erilaisiin syöttömateriaaleihin.
3. Jokainen piirtokartio käyttää erillistä servomoottoria varmistaakseen riittävän tehon ja moitteettoman toiminnan.
4. Energiankulutus pienenee merkittävästi, koska moottorin numero ja lähtöteho voidaan säätää automaattisesti pistorasian mukaan.
5. Muotojen helppo ja nopea vaihtaminen.
6. Kompakti rakenne ja kehittynyt muotoilu kehittyneiden laitteiden perusteella.
7. Tämä liukumaton välirunko koneella on maksimaalinen langanvetonopeus 1800 m / min.
8. Varaosien riittävyys ja riittävän tekninen tuki.
tekniset tiedot
Malli
|
FZL280
|
materiaali
|
Kupari, kupariseos, alumiini, alumiiniseos, messinki jne.
|
kokoonpano
|
Vaakatasoinen, täydellinen upotusvoitelu, jokainen piirtokartio erillisellä moottorilla
|
Hinausvaunun halkaisija
|
φ280mm
|
Piirustuskarjan halkaisija
|
φ280mm
|
Sisähalkaisija
|
Max. φ4mm
|
Lähtöhalkaisija
|
φ0,32 - 2,76 mm
|
Piirrä nopeus
|
Max. 2000m / min
|
Piirtokartien moottoriteho
|
Max. 28kW
|
Vetolaitteen moottoriteho
|
Max. 33kW
|
Valmis kuparilanka (mm)
|
Nopeus (m / min)
|
0,4
|
1900
|
0,6
|
1700
|
0,8
|
1400
|
1,0
|
1300
|
2.0
|
700
|
2.6
|
550-600
|
Työvaatimukset
1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän korkean nopeuden välipiirtokoneen asennusta, käyttöä ja huoltoa varten pidetään pätevää henkilökuntaa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä liukumaton välipiirustuslaite vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Suurten nopeuksien välituottokoneemme toimii yhdessä 15 tonnin (ainakin) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönsiirrin kanssa.
Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä liukastumaton välirunko kone ei sovellu hiiliteräksen tai ruostumattomien teräsvahojen vetämiseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.
tapaus

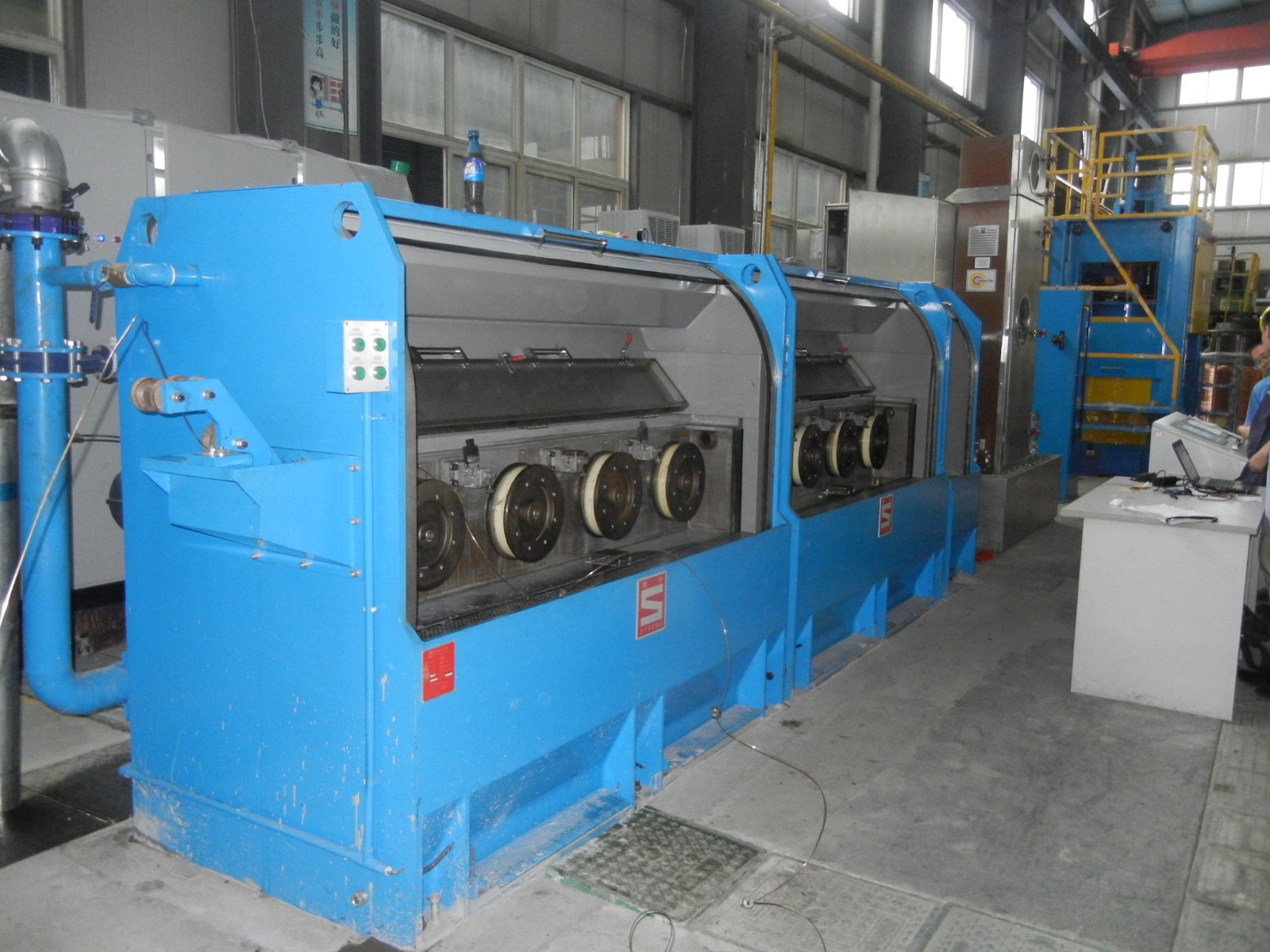

Helmikuussa 2015 BOWAY GROUP on asentanut luistamatonta sauvahälytyskonetta Ningbo, Kiina.
