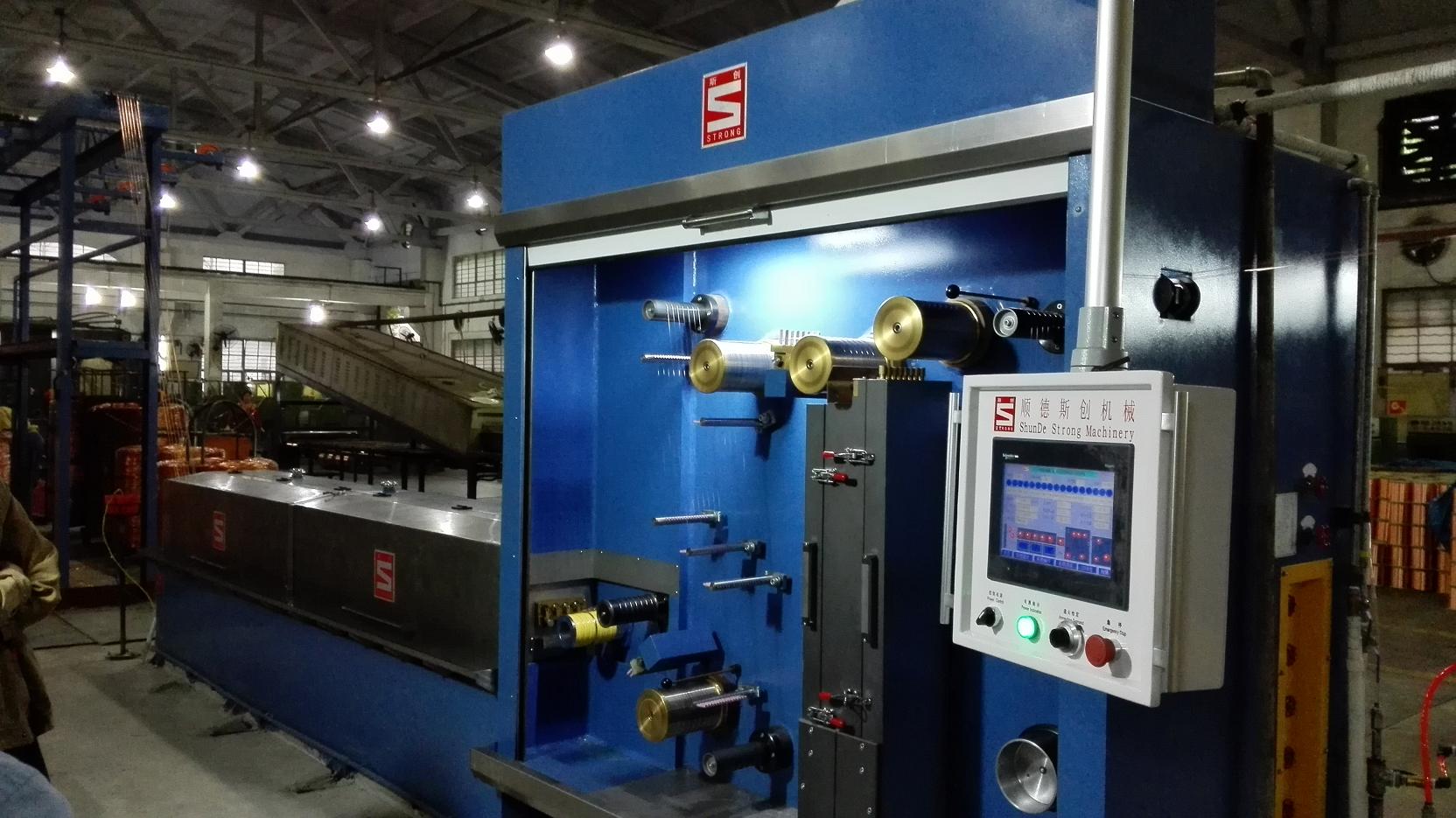

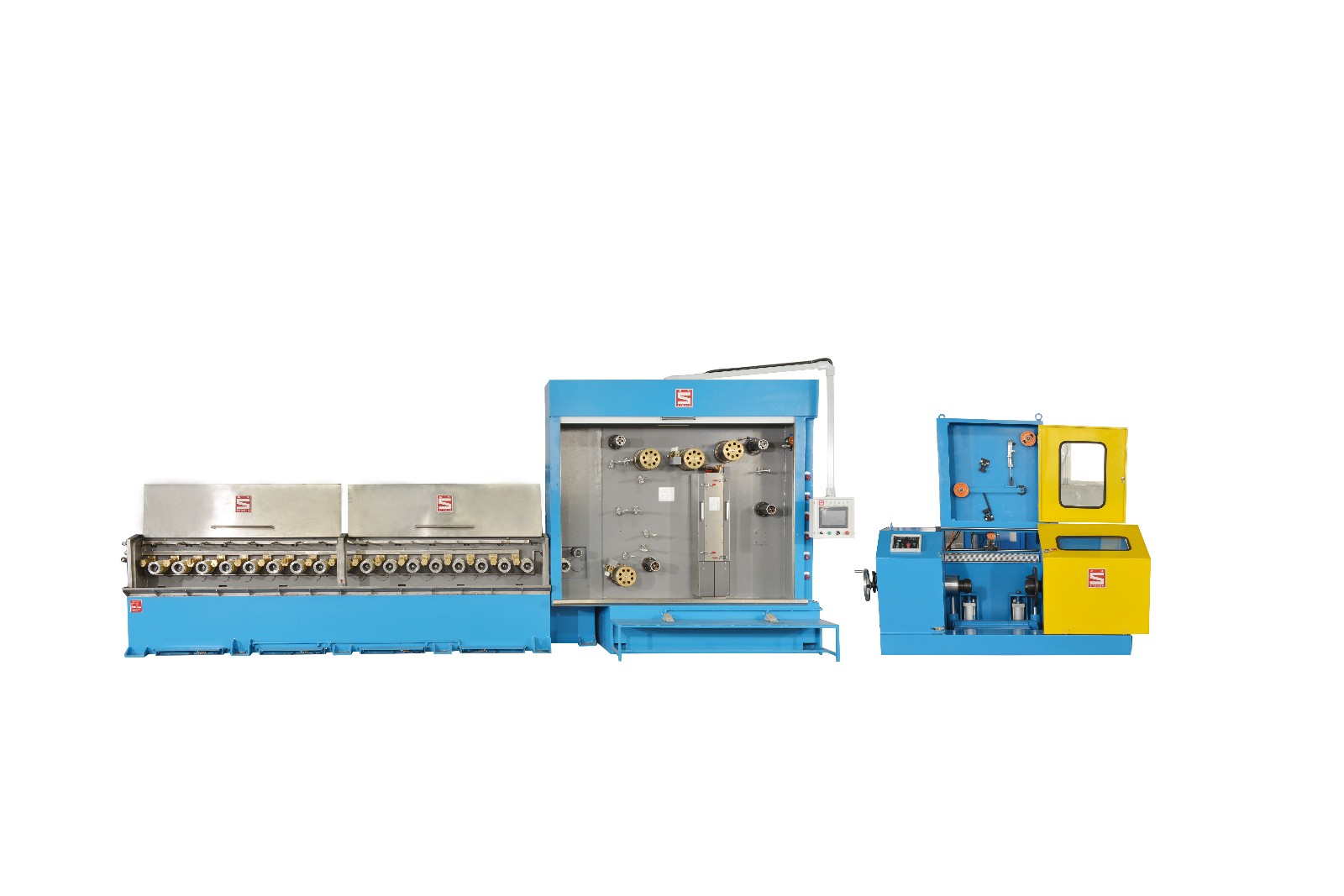

Multiple Wire Intermediate Drawing Machine (8/10/14/16 johdot)

Kuvaus
Tämä monilevyinen välirivikone sopii piirtämään Φ3,5 mm kuparia ja kuparilejeerinkiä ja Φ4,5 mm: n alumiiniseosta ja alumiiniseoskotelosta johtimia. Monirivisen piirustuskoneemme koostuu langoista maksettavista palkkioista, lankapiirustuksesta ja sähköisestä ohjausjärjestelmästä.

ominaisuudet
1. Kompakti rakenne ja parannettu muotoilu kehittyneiden laitteiden perusteella.
2. Tämä monireikäinen piirustuslinja on maksimissaan 1800 m / min.
3. Käyttäjäystävällinen käyttöliittymäsuunnitelma, jossa on voiteluöljyn lämpötilan digitaalinen näyttö ja vianmäärityspisteen graafinen näyttö.
4. Tarpeellinen varaosamäärä ja vastaava tekninen tuki.
5. Nopea muotinmuutos, mikä säästää aikaa koneen pysäyttämiseen ja muotojen vaihtamiseen.
6. Monijohdinpiirustuslaite on suunniteltu langankiristysjärjestelmällä, joka on edullinen ja korkea tuotantotehokkuus.
7. Tarkka vaihteisto mahdollistaa vakaan suorituskyvyn ja matalan melun.
8. Huolellisesti suunniteltu lankapiirustus ja optimoitu jäähdytysnesteen syöttö mahdollistavat sileät päällysteet.
9. Vähentää tehonkulutusta, voiteluöljyä ja langan vetovoiman voitelua.
10. 8/14/16-johdot ovat saatavilla.

tekniset tiedot

erä Malli Max. mekaaninen nopeus (m / min) Max. piirilevyjen lukumäärä Max. kuolleiden lukumäärä Max. sisääntuloaukko. (Mm) Valmis langan halkaisija (mm) Piirustus kapteenin dia. (Mm) Haul-off capstan dia. (Mm) Muotin ulkohalkaisija (mm) Mekaaninen venymä Vetorumpun (KW) päämoottoriteho Capstan moottoriteho (KW) Koko (L × P × H) (mm) Nettopaino (kg)Tuotannon nopeus (m / min)

määrittely
DZL18-8	DZL18-10	DZL18-14	DZL18-16
1800	1800	1800	1800
8	10	14	16
18	10	14	16
2.6	2.6	2,0 - 2,6	2,0 - 2,6
0,4 - 1,05	0,4 - 1,05	0,4 - 1,05	0,4 - 1,05
120	120	120	120
120	120	120	120
Φ25 × 12	Φ25 × 12	Φ25 × 12	Φ25 × 12
8 ~ 25%	8 ~ 25%	8 ~ 25%	8 ~ 25%
160	160	160	160
45	45	55	55
2200 × 1400 × 2400	2200 × 1400 × 2400	2200 × 1600 × 2400	2200 × 1600 × 2400
5000	5500	6200	6400




Koko Nopeus Kiinnitys annealingin jälkeen Ei-hehkutettu lanka Parannettu lanka 0.4mm 1400 1300 25 ~ 30% 0.5mm 1100 1000 25 - 33% 0.7mm 750 650 25 - 33% 0.8mm 650 550 25 - 33% 1,05 mM 450 380 25 - 33%

Työvaatimukset

1. Varmista, että korjaamolla on riittävästi tilaa, vähintään 4-5 metriä.
2. Kätevä raaka-ainehuolto lähellä.
3. Tämän ammattitaitoisen henkilökunnan pätevyys säilytetään tämän suurnopeusjyrsintäkoneiston asennuksessa, käytössä ja huollossa.
4. Tiivistetty nesteen kierrätysaltaase ja hyvin suljettu putkisto.
5. Tämä monireikäinen piirustuskone vaatii vakaata ja riittävää vettä, tehoa ja paineilmaa.
6. Moninkertainen langanvälinen piirustuskoneemme toimii yhdessä 15 tonnin (vähintään) nosturin, höyrygeneraattorin, ilmakompressorin, langansyöttölaitteiden, viirapiirustusten, lankapiirtovoiteluaineiden, vaihteistoöljyn ja lämmönvaihtimen kanssa.

Huomautus
1. Ole hyvä ja tutustu omia vaatimuksiasi tuotantokapasiteetista koneen valinnassa.
2. Tämä monisuuntainen piirustuslaite ei sovellu hiiliteräksen tai ruostumattomien teräsvaijereiden vetämiseen.
3. Suorita päivittäinen huolto vaatimusten mukaisesti.

tapaus

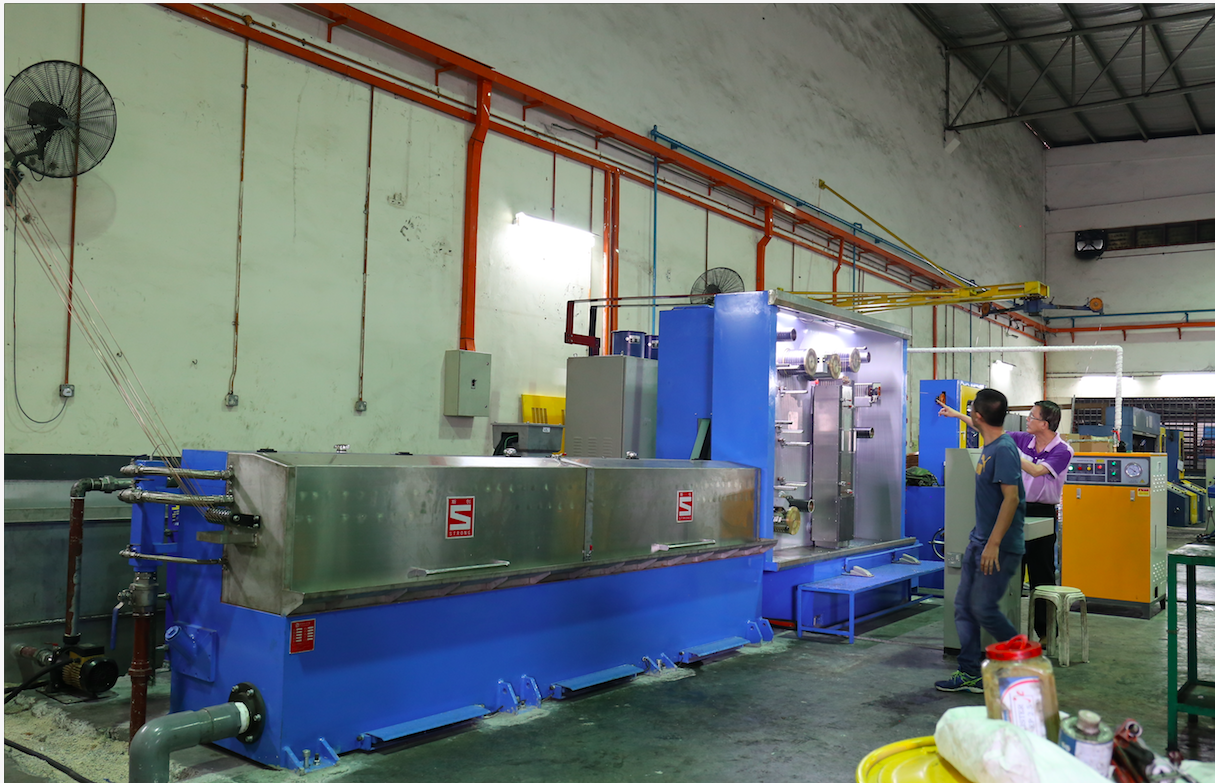

Marraskuussa 2015 kupariverkkojohdon piirustuslinja asennettiin MEGA Cable Company -yhtiöön Malesiassa.
