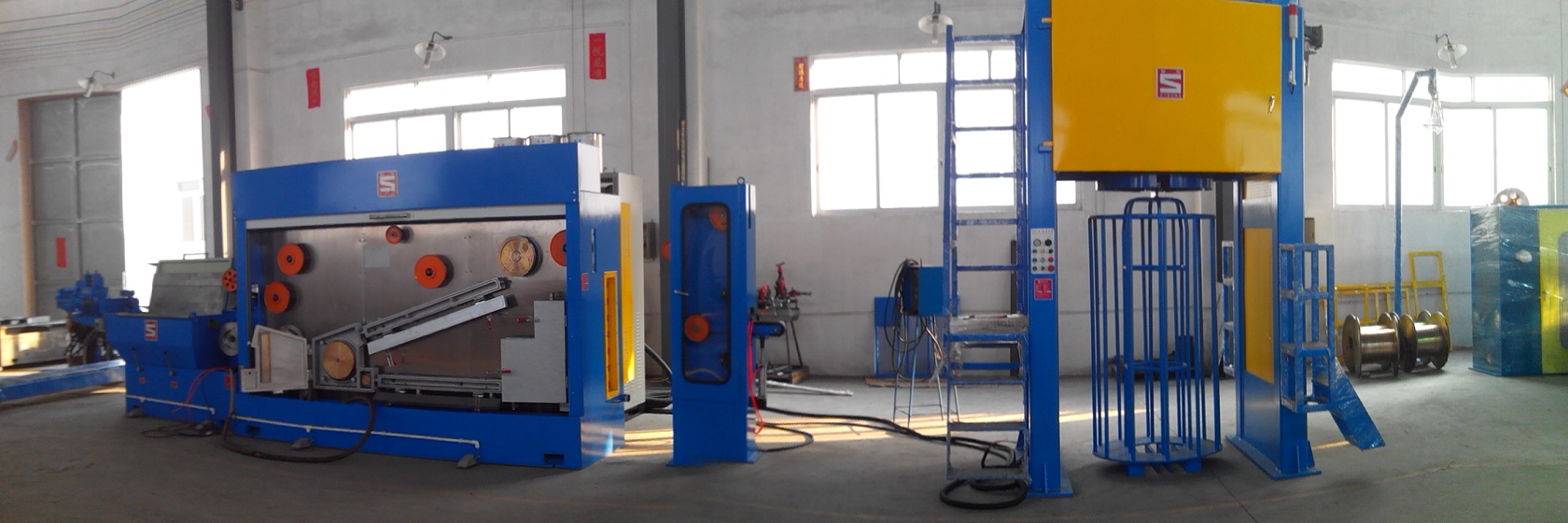

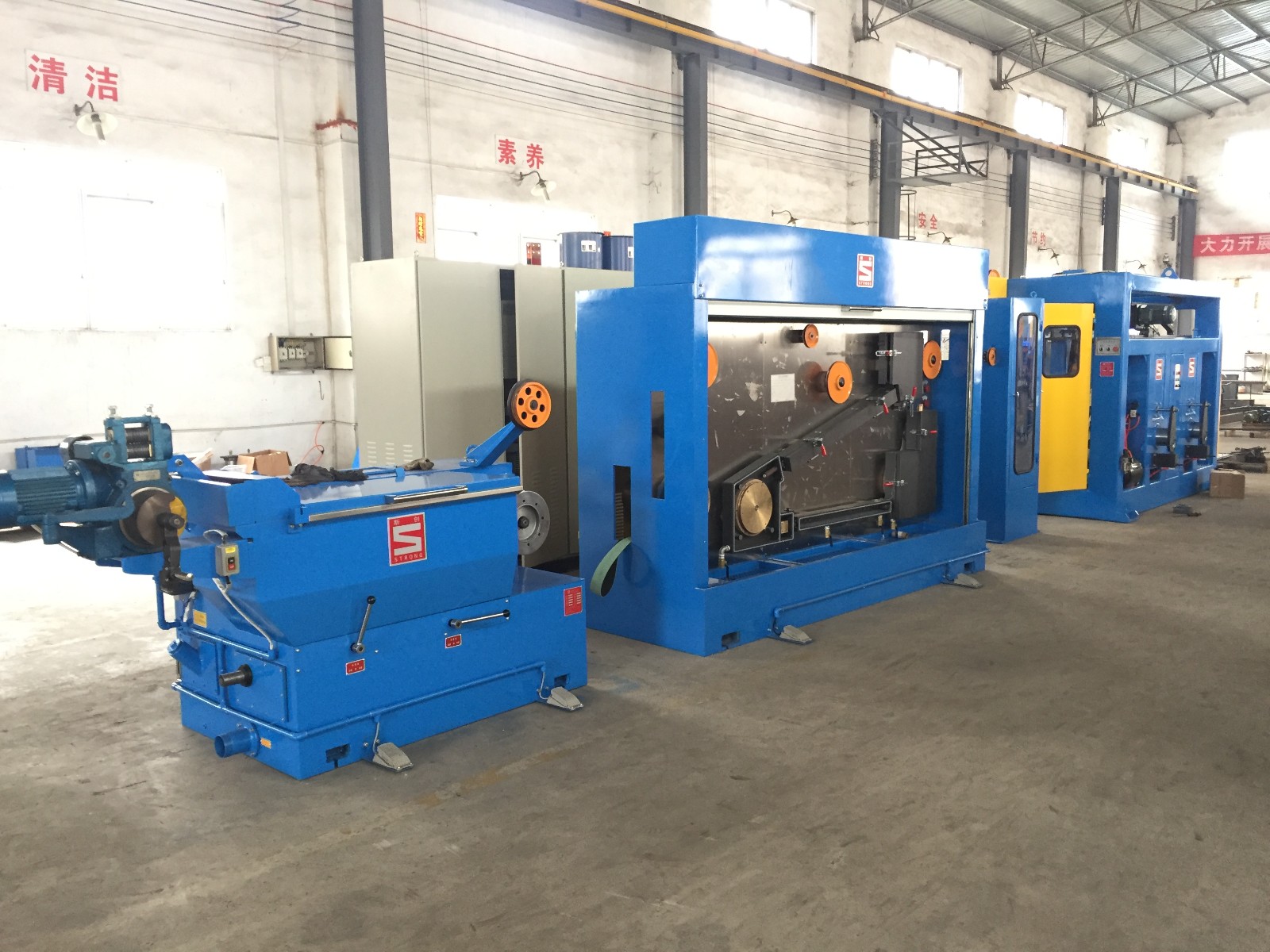

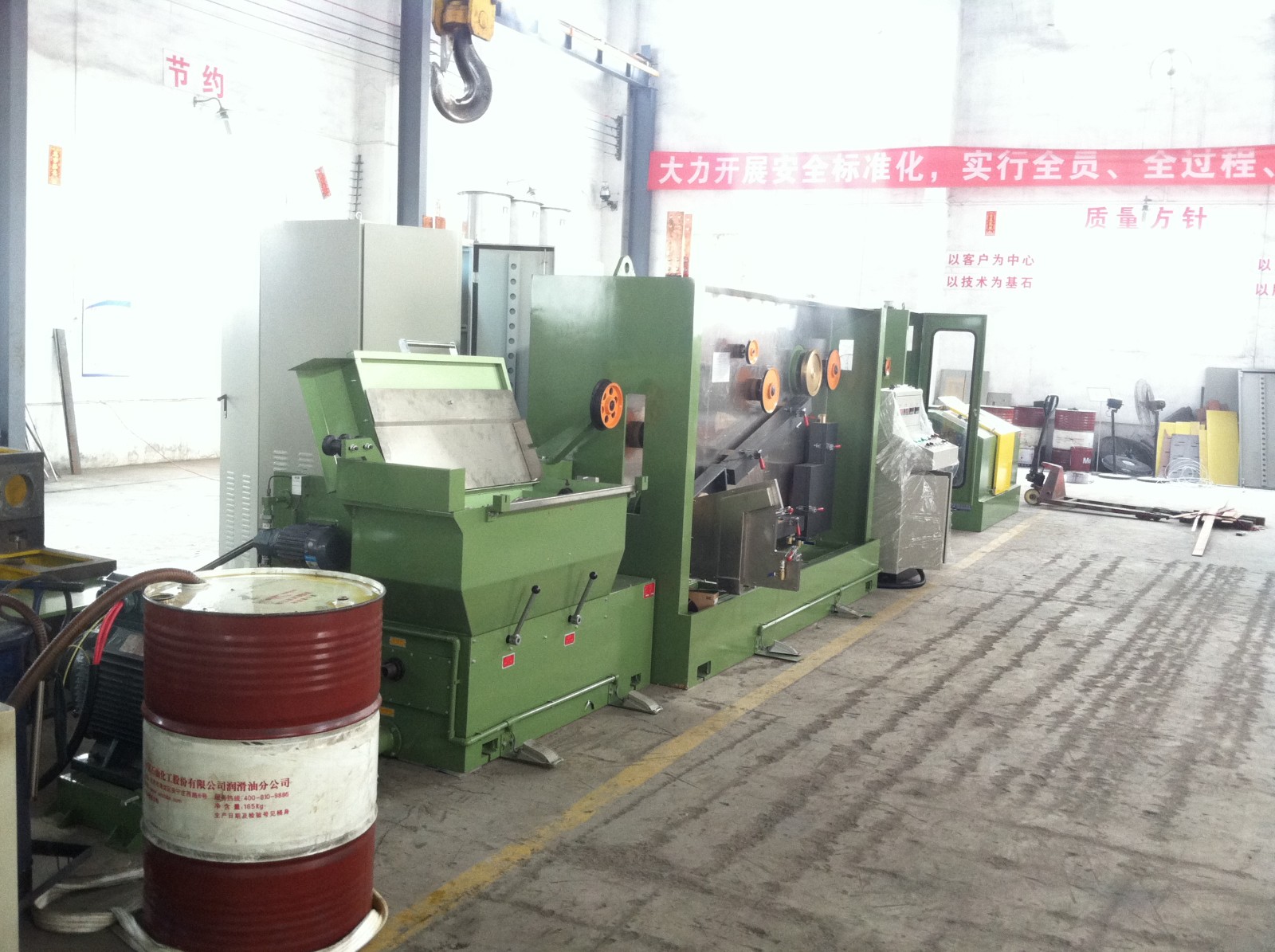

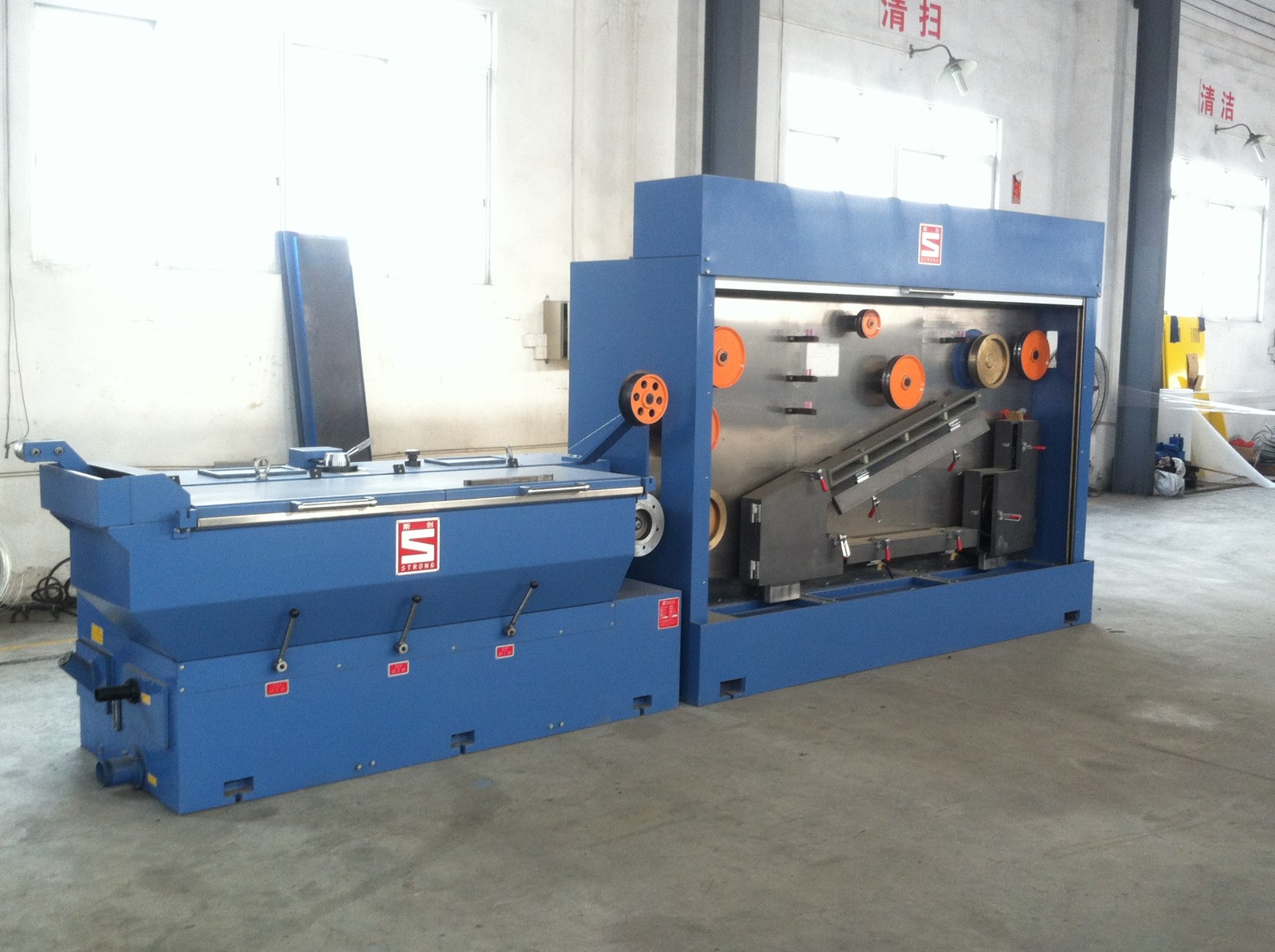

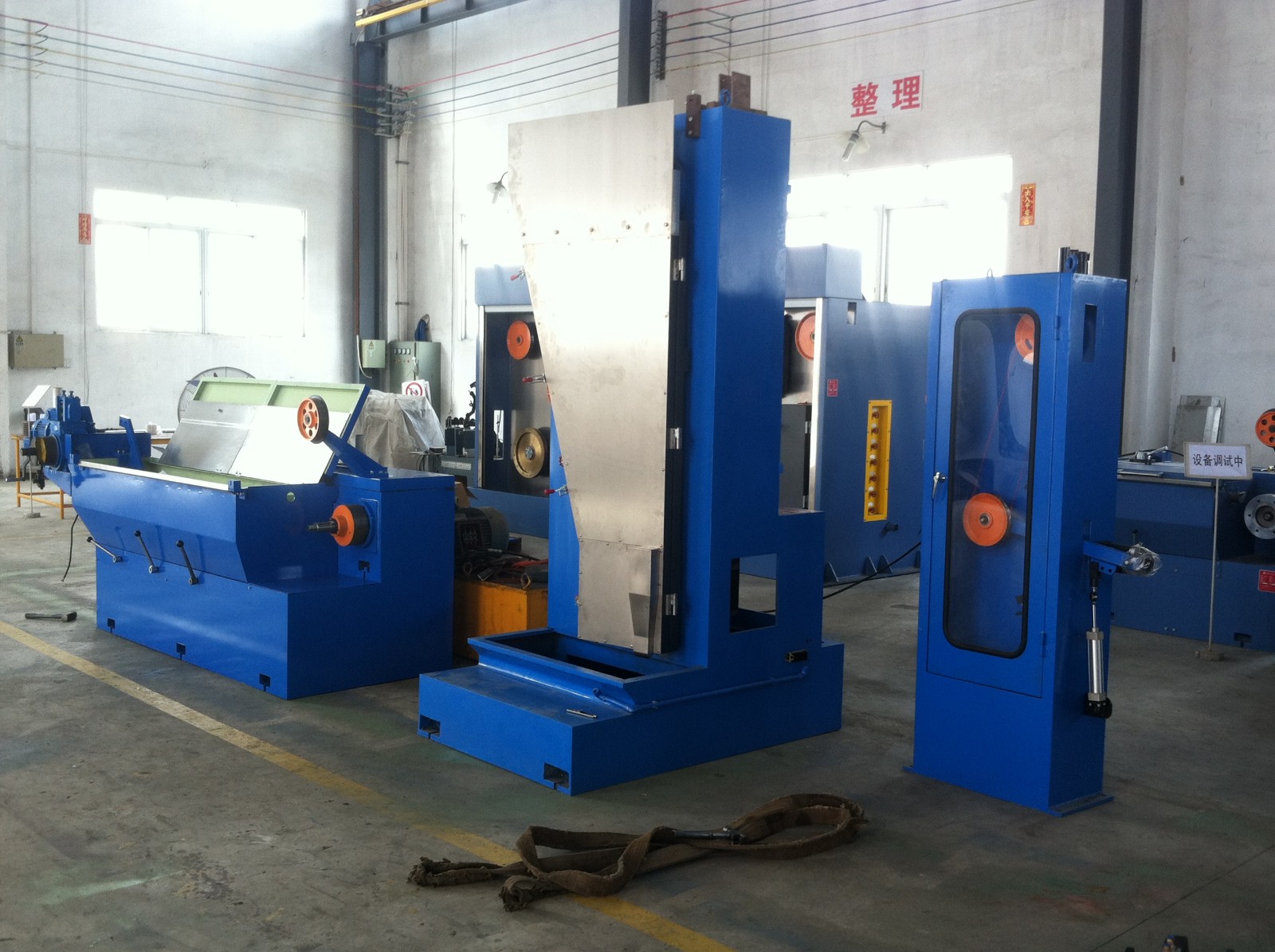

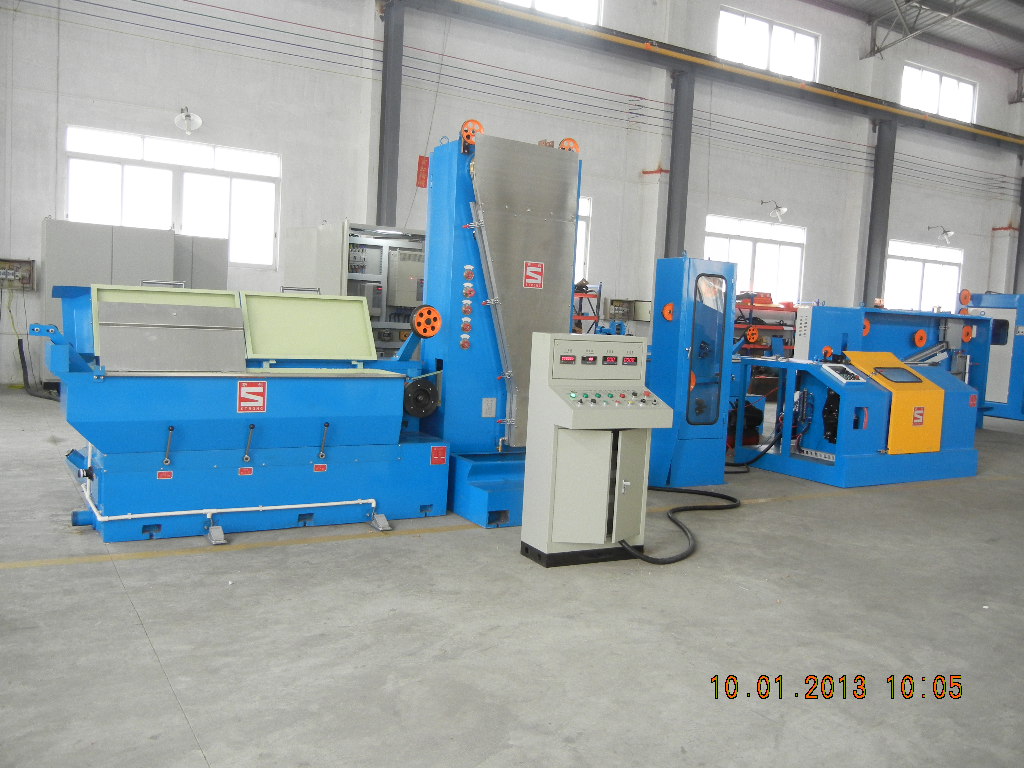

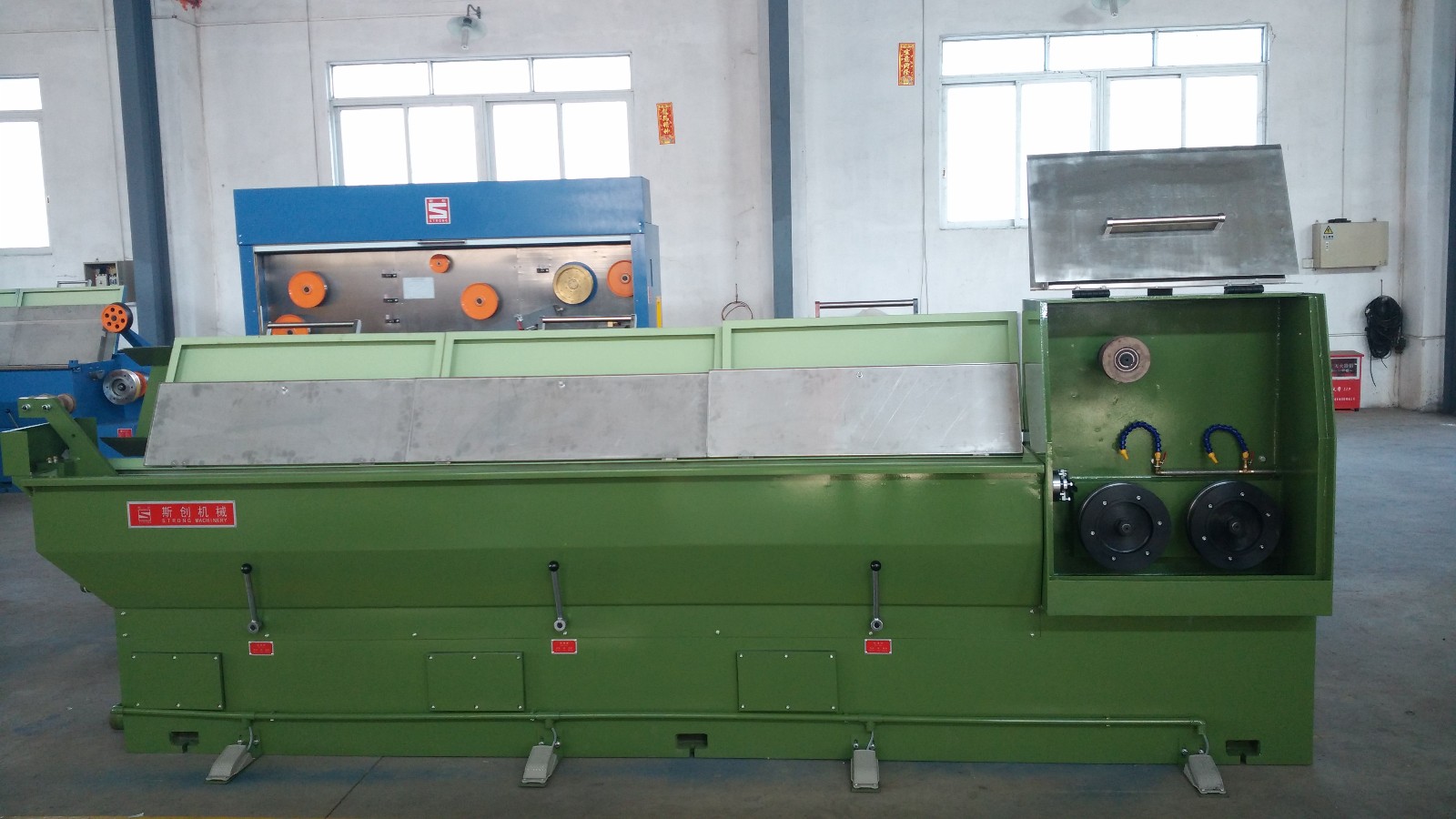

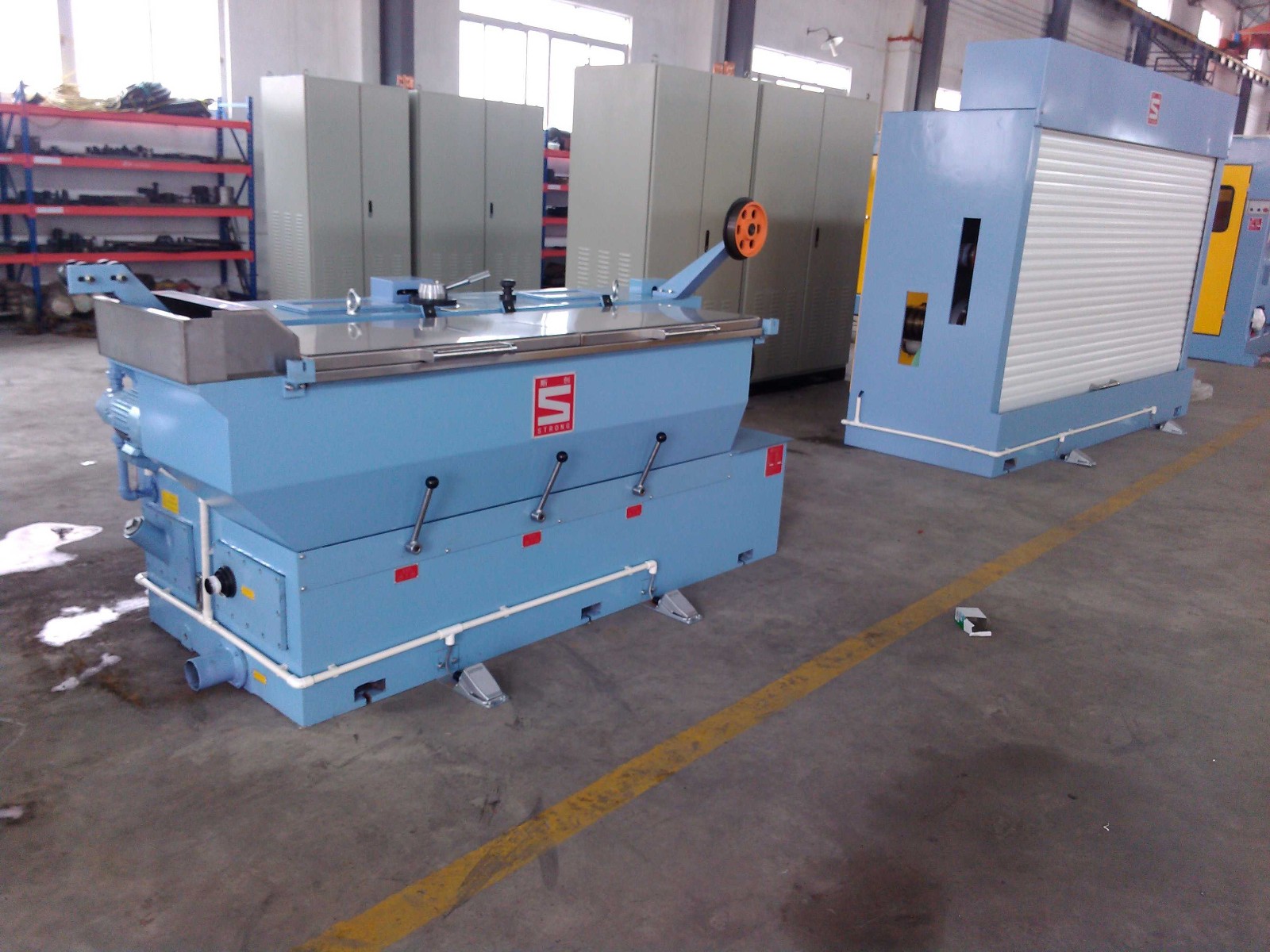

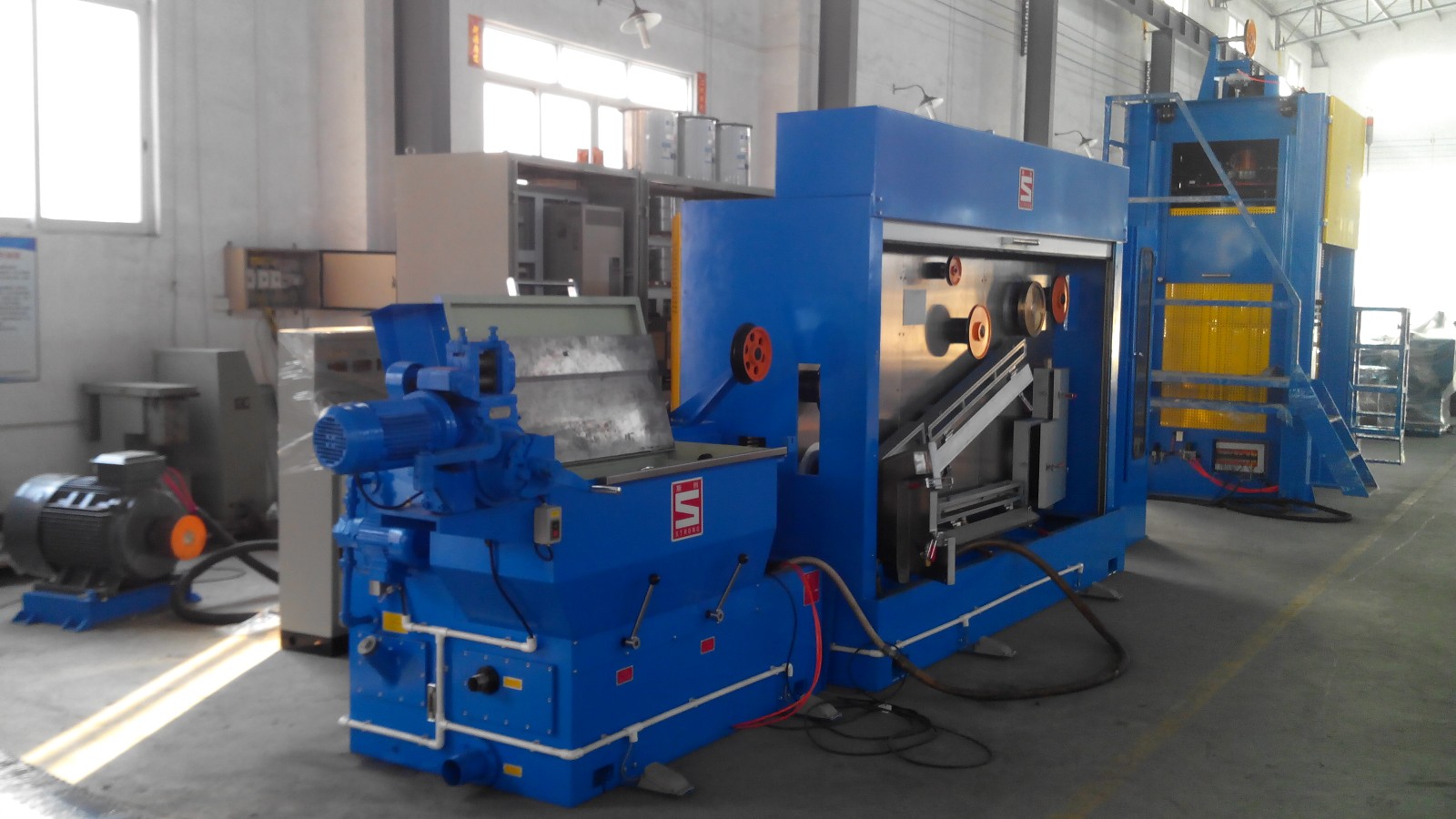

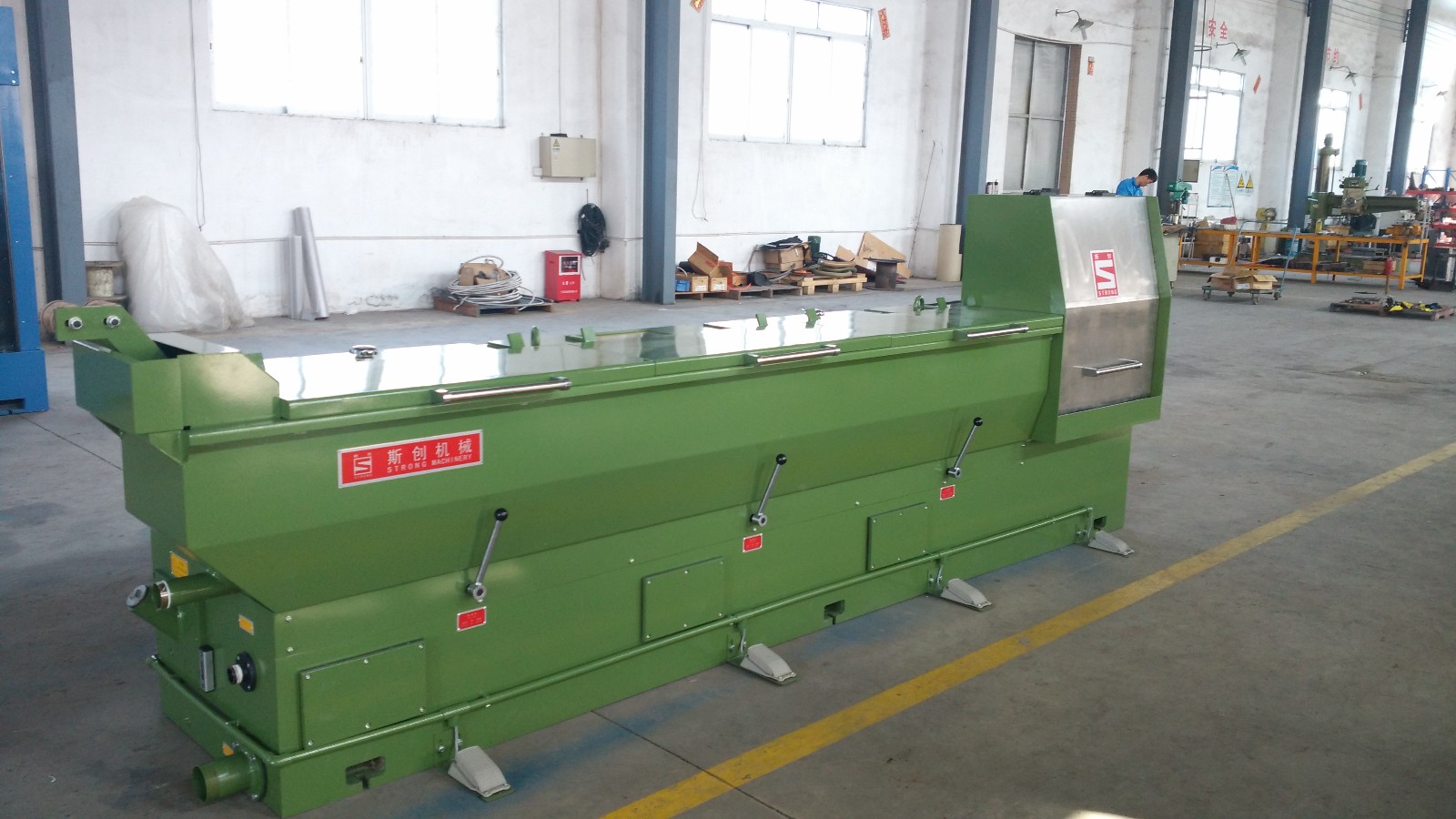

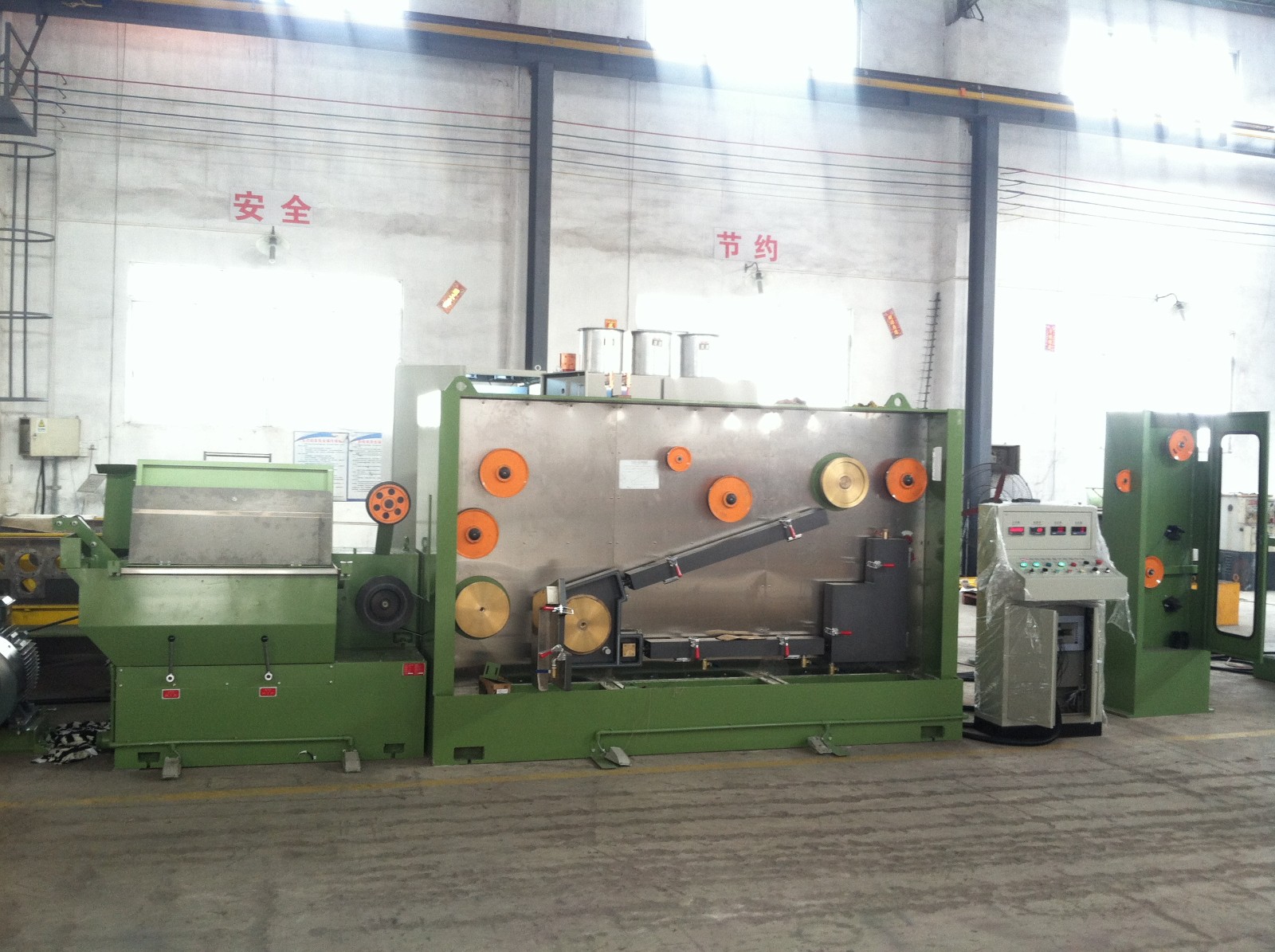

Máquina de desenho intermediário de fio único de alta velocidade

Descrição
Esta máquina de desenho intermediário de alta velocidade é adequada para desenhar Φ3,5 milímetros de cobre e ligas de cobre e Φ4,5 mm de alumínio e ligas de alumínio em hastes. Nossa máquina de desenho intermediário de fio único consiste em compensações de fio, máquina de desenho de fio e sistema de controle elétrico.

Características
1. O design de imersão total de cones de desenho permite o melhor efeito de refrigeração e lubrificação dos fios.
2. O design altamente eficiente e econômico ajuda a reduzir o consumo de energia do desenho de fio.
3. Transmissão de engrenagem precisa para garantir um funcionamento extremamente suave e até mesmo a transmissão de carga.
4. Corpo de soldagem de aço para maior vida útil.
5. Conduzido pela caixa de velocidades, esta máquina de desenho intermediário de alta velocidade goza de desempenho estável, baixo ruído e manutenção reduzida.
6. Estrutura compacta e design atualizado com base em equipamentos avançados.
7. Esta máquina de desenho intermediário de fio único goza de velocidade máxima de desenho de arame de 2000m / min.
8. Suprimento suficiente de peças sobressalentes e suporte técnico responsivo.
9. Modelos de Φ250mm 17 matas e Φ280mm 9 matrizes estão disponíveis.

Especificações

Item
Especificações
Número de fios
1

Modelo
ZL250-17
ZL280-9
ZL250B-17
Material
Cobre
Cobre
Cobre, liga de alumínio
Max. entrada dia. (milímetros)
Max. 3,5
Max. 3,5
Max. 4.2
Max. Desenho por fio
17
9
17
Alcance da saída (mm)
0,32 ~ 2,0
0.4 ~ 2.0
0.4 ~ 2.0
Max. velocidade mecânica (m / min)
2000
2000
2000
Diâmetro externo do dado (mm)
Φ25 / 32
Φ25 / 32
Φ25 / 32
Alongamento mecânico (%)
25 / 18.6
18.18 / 13.2
18.18 / 13.2
Max. diâmetro do cone de desenho (mm)
250
280
250
Diâmetro do cabrestante (mm)
Φ250
Φ280
Φ250
Potência principal do motor do tambor de desenho (kW)
AC55
AC55
Liga de alumínio: AC45
Cobre: ​​AC55
Tamanho geral (L × W × H) (mm)
2400 × 1070 × 1400
1800 × 1300 × 1400
2400 × 1070 × 1400
Peso líquido (kg)
3260
2000
3260
Velocidade de Produção (m / min)
Tamanho do fio não recozido
Velocidade (m / min)
0.4mm
1800
1800
0,6 mm
1600
1600
0,8 mm
1300
1300
1,0 mm
1200
1200
2.0mm
600
600
2,6 mm
450
450

Requisitos de trabalho
1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de desenho intermediário de alta velocidade.
4. Concentrado de fluido de drenagem circulante e sistema de tubulação bem selado.
5. Esta máquina de desenho intermediário de fio único requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nossa máquina de desenho intermediário de alta velocidade funciona em conjunto com 10 toneladas (pelo menos) guindaste, gerador de vapor, compressor de ar, rosca de arame, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.

Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Esta máquina de desenho intermediário de fio único não é adequada para o trefilado de aço carbono ou barras de aço inoxidável.
3. Realize a manutenção diária de acordo com os requisitos.

Caso

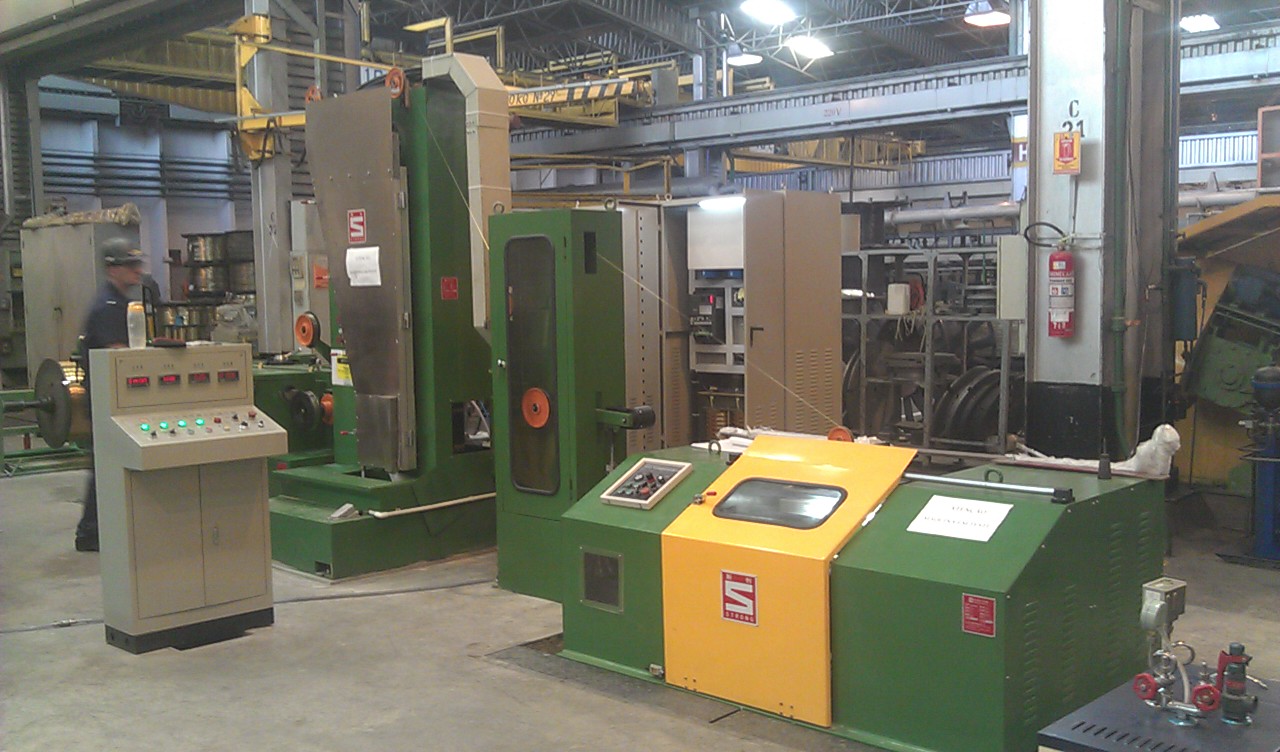

Em agosto de 2013, a nossa linha de desenho de cobre intermediário de cobre foi instalada pela Kaz Cable Company, no Cazaquistão.
