Descrição

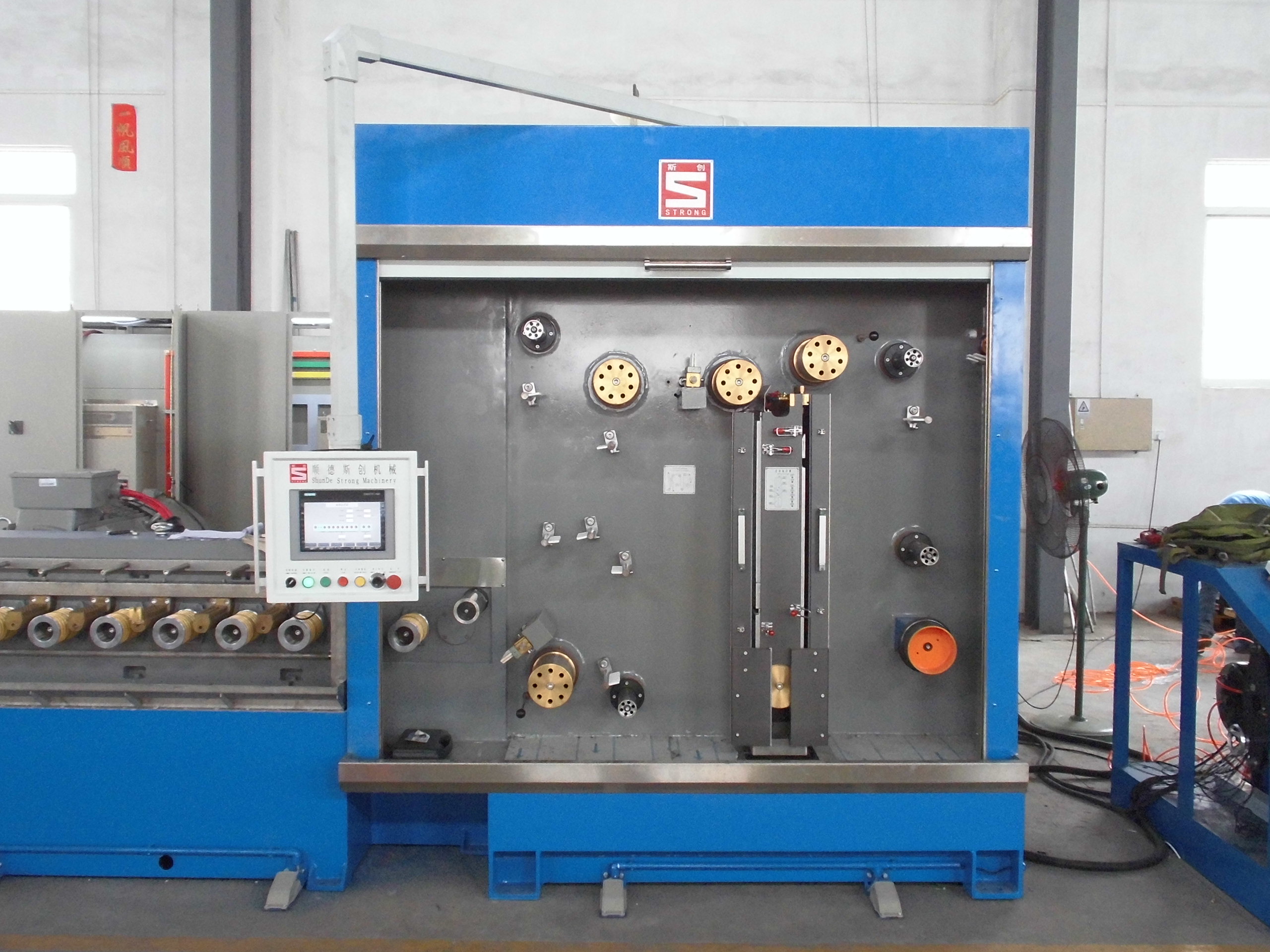

Nosso annealer contínuo em linha para máquina de desenho de arame fino múltiplo é ideal para recozimento de fios de cobre de 0.12-0.50mm, fios de cobre estampados e fios de cobre banhados a prata. O annealer de resistência contínua consiste em annealer inline, sistema de controle elétrico e sistema de circulação de fluidos de resfriamento.
Características
1. O recozimento DC e o controle digital de voltagem asseguram o alongamento uniforme após o recozimento do fio.
2. Recozimento segmentado com sistema de proteção contra vapor selado separado e sistema de resfriamento e resfriamento confiável para garantir uma superfície de arame de alta qualidade.
3. Caracterizado por alto desempenho geral, este annealer contínuo em linha é especialmente adequado para o recozimento contínuo de condutores.
4. Conduzido por cinto plano de alta qualidade importado, este annealer de resistência contínua goza de desempenho estável e baixo ruído.
5. Design compacto para instalação rápida e economia de espaço, e design atualizado com base em equipamentos avançados.
6. Este recheio contínuo em linha goza de velocidade máxima de estiramento de 1600 m / min.
7. Suprimento suficiente de peças sobressalentes e suporte técnico responsivo.
8. O design anti-corrosão do recipiente de recozimento reduz os custos de manutenção e substituição.
9. Modelos de 8 fios, 10 fios, 14 fios e 16 fios estão disponíveis.
Especificações técnicas
Item
|
Especificações
|
DTH1000-8
|
DTH1500-14
|
DTH2000-16
|
Diâmetro do fio
|
0,12 ~ 0,50 mm × 8
|
0,12 ~ 0,50 mm × 8
|
0,12 ~ 0,50 mm × 8
|
Número de fios
|
8
|
14
|
16
|
Max. velocidade mecânica
|
1800 m / min
|
1800 m / min
|
1800 m / min
|
Diâmetro externo de morrer
|
10mm
|
10mm
|
10mm
|
Max. corrente de recozimento
|
DC 1000A
|
DC 1500A
|
DC 2000A
|
Max. tensão de recozimento
|
DC 60V
|
|
DC 60V
|
Poder de recozimento
|
100kVA
|
160kVA
|
200kVA
|
Potência do gerador de vapor
|
18 kW
|
18 kW
|
18 kW
|
Vapor
|
17kg / h
|
17kg / h
|
17kg / h
|
Tamanho geral (L × W × H)
|
2170 × 1100 × 2380mm
|
2170 × 1200 × 2380mm
|
2170 × 1200 × 2380mm
|
Peso líquido
|
2600kg
|
3000 kg
|
3300 kg
|
Velocidade de produção
Tamanho do fio recozido
|
Velocidade (m / min)
|
Elongação após o recozimento
|
0.12mm
|
1300
|
20 ~ 28%
|
0,15 mm
|
1300
|
20 ~ 28%
|
0.3mm
|
1200
|
22 ~ 30%
|
0.4mm
|
700
|
25 ~ 33%
|
0,5 mm
|
600
|
25 ~ 33%
|
Requisitos de trabalho
1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de avaria de alta velocidade.
4. Encanamento de circulação líquida de recozimento bem fechado.
5. Este recozimento de resistência contínua requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nosso annealer contínuo em linha funciona junto com 10 toneladas (pelo menos) guindaste, gerador de vapor, compressor de ar, rosca de arame, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.
Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Este annealer contínuo em linha não é adequado para o recozimento de hastes de alumínio e liga de alumínio, bem como barras de aço carbono e aço inoxidável.
3. Realize a verificação diária e manutenção de acordo com os requisitos.
Caso

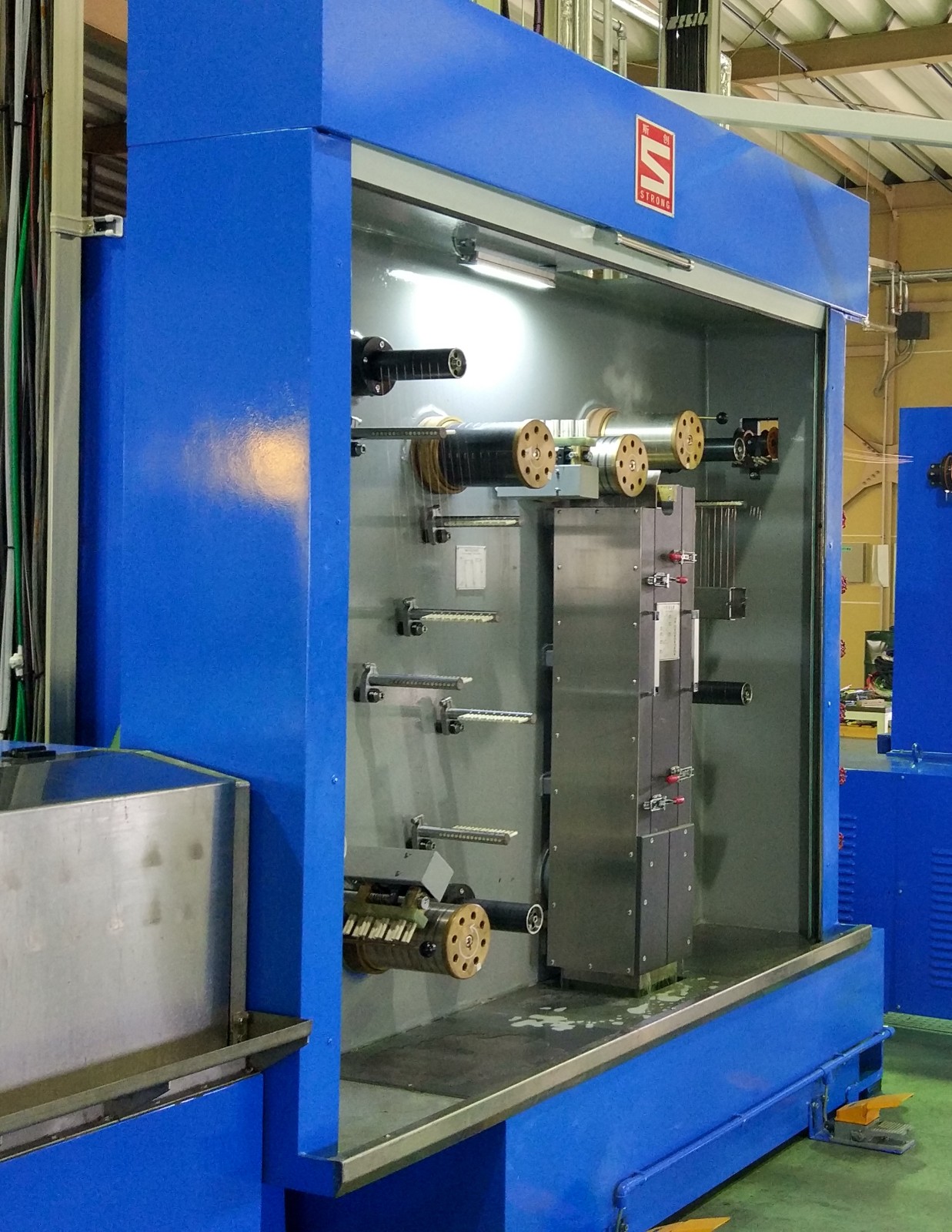

Em março de 2016, o on-line annealer contínuo para cobre vários fios finos foi instalado em ONO, Osaka, Japão.
