Descrição

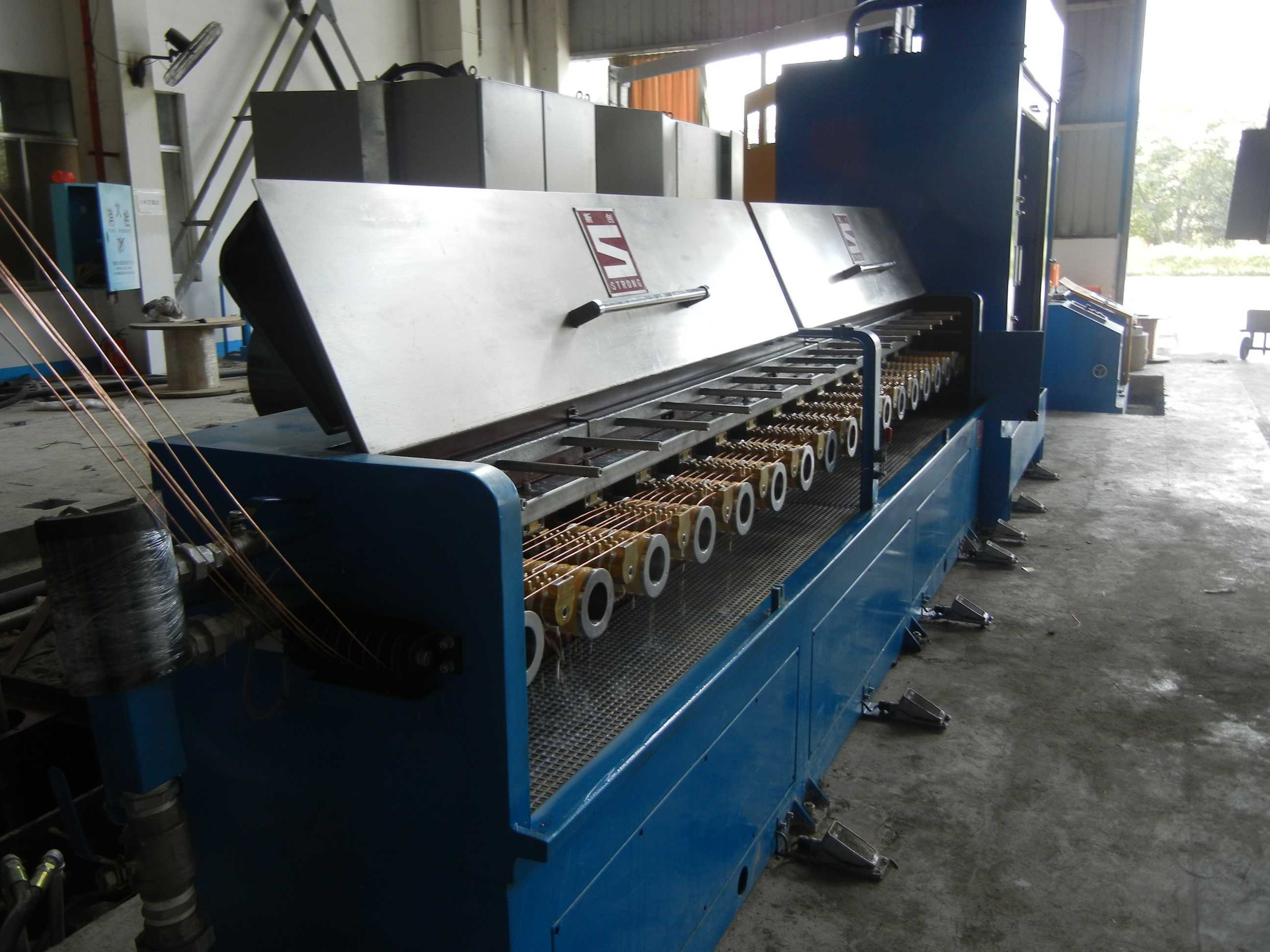

Esta máquina de desenho intermediário de múltiplos fios é adequada para desenhar Φ3,5 milímetros de cobre e ligas de cobre e Φ4,5 milímetros de alumínio e ligas de alumínio em hastes. Nossa máquina de desenho multi-fios consiste em compensações de fio, máquina de desenho de fio e sistema de controle elétrico.
Características
1. Estrutura compacta e design atualizado com base em equipamentos avançados.
2. Esta linha de desenho multi-fio possui velocidade máxima de desenho de fio de 1800m / min.
3. Design de interface amigável com display digital de temperatura do óleo lubrificante e exibição gráfica do ponto de falha.
4. Suprimento suficiente de peças sobressalentes e suporte técnico responsivo.
5. Mudança de troco rápida, economizando tempo para parar a máquina e trocar as matrizes.
6. A máquina de desenho intermediário de múltiplos fios é projetada com sistema de desenho de fio que possui baixo custo e alta eficiência de produção.
7. A transmissão de engrenagens precisas permite um desempenho estável e um baixo ruído.
8. Um esquema de desenho de fio cuidadosamente desenhado e um fornecimento de líquido de resfriamento otimizado permitem acabamentos lisos.
9. Redução do consumo de energia, óleo lubrificante e líquido de lubrificação de arame.
10. Existem modelos de fios 8/14/16 disponíveis.
Especificações
Item
Especificação
|
|
Modelo
DZL18-8
|
DZL18-10
|
DZL18-14
|
DZL18-16
|
|
Max. velocidade mecânica (m / min)
1800
|
1800
|
1800
|
1800
|
|
Max. número de fios de desenho
8
|
10
|
14
|
16
|
|
Max. número de matrizes
18
|
10
|
14
|
16
|
|
Max. entrada dia. (milímetros)
2.6
|
2.6
|
2,0 ~ 2,6
|
2,0 ~ 2,6
|
|
Diâmetro do fio acabado (mm)
0,4 ~ 1,05
|
0,4 ~ 1,05
|
0,4 ~ 1,05
|
0,4 ~ 1,05
|
|
Desenho de cabrestante dia. (milímetros)
120
|
120
|
120
|
120
|
|
Halter-off cabency dia. (milímetros)
120
|
120
|
120
|
120
|
|
Diâmetro externo do dado (mm)
Φ25 × 12
|
Φ25 × 12
|
Φ25 × 12
|
Φ25 × 12
|
|
Alongamento mecânico
8 ~ 25%
|
8 ~ 25%
|
8 ~ 25%
|
8 ~ 25%
|
|
Potência do motor principal do tambor de desenho (KW)
160
|
160
|
160
|
160
|
|
Potência do motor do guincho (KW)
45
|
45
|
55
|
55
|
|
Tamanho geral (L × W × H) (mm)
2200 × 1400 × 2400
|
2200 × 1400 × 2400
|
2200 × 1600 × 2400
|
2200 × 1600 × 2400
|
|
Peso líquido (kg)
5000
|
5500
|
6200
|
6400
|
|
Velocidade de Produção (m / min)
Tamanho
Rapidez
|
|
Elongação após o recozimento
|
|
Fio não recozido
Fio recozido
|
|
|
0.4mm
1400
|
|
1300
|
25 ~ 30%
|
|
0,5 mm
1100
|
|
1000
|
25 ~ 33%
|
|
0,7 mm
750
|
|
650
|
25 ~ 33%
|
|
0,8 mm
650
|
|
550
|
25 ~ 33%
|
|
1,05mm
450
|
|
380
|
25 ~ 33% | |
Requisitos de trabalho
1. Certifique-se de que a oficina tenha espaço suficiente, com altura mínima de 4-5 metros.
2. Aprovisionamento de matéria-prima conveniente nas proximidades.
3. Pessoal qualificado é mantido para a instalação, operação e manutenção desta máquina de avaria de alta velocidade.
4. Concentrado de fluido de drenagem circulante e sistema de tubulação bem selado.
5. Esta máquina de desenho multi-fios requer um abastecimento de água, energia e ar comprimido estável e suficiente.
6. Nossa máquina de desenho intermediário de múltiplos fios trabalha em conjunto com guindaste de 15 toneladas (pelo menos), gerador de vapor, compressor de ar, rosca de fio, matrizes de arame, lubrificante de desenho de arame, óleo de engrenagem e permutador de calor.
Nota
1. Consulte os seus próprios requisitos sobre a capacidade de produção ao escolher a máquina.
2. Esta máquina de desenho multi-fios não é adequada para o trefilado de aço carbono ou barras de aço inoxidável.
3. Realize a manutenção diária de acordo com os requisitos.
Caso

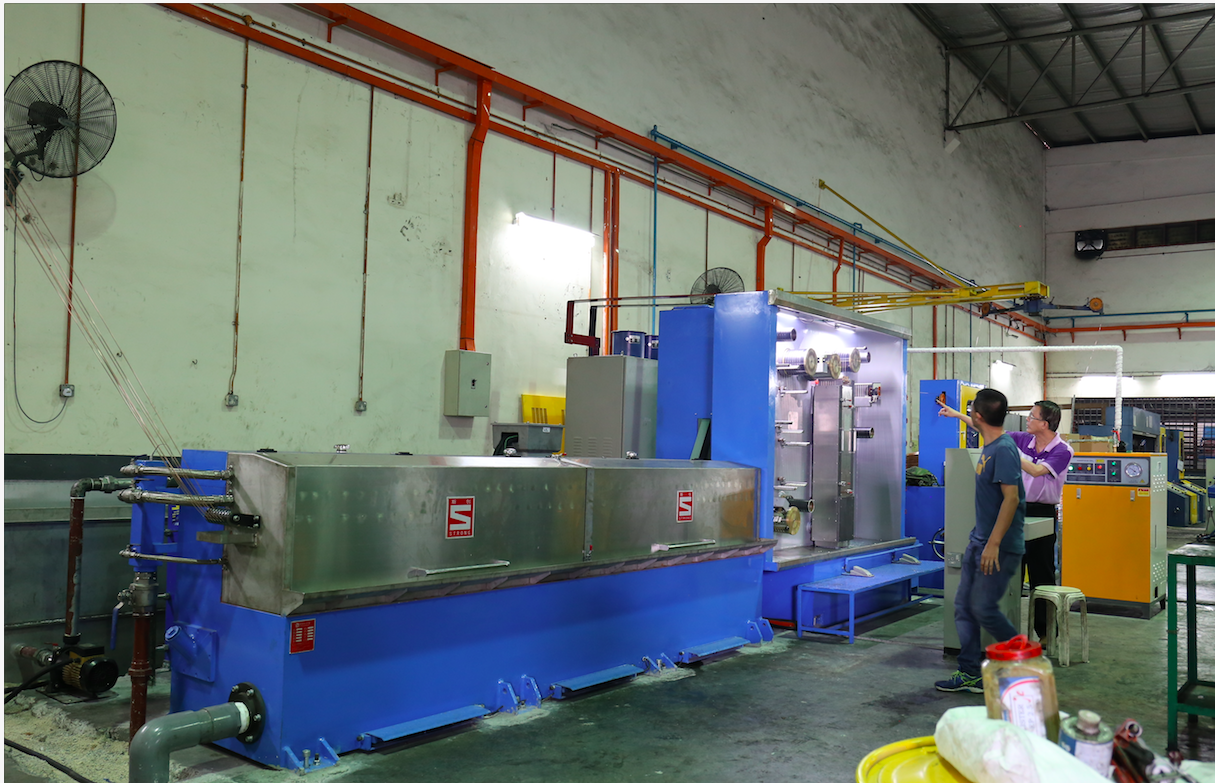

Em novembro de 2015, linha de desenho de fio intermediário de cobre instalada na MEGA Cable Company na Malásia.
