La description
Notre recuit continu en ligne pour plusieurs machines de tréfilage fines est idéal pour recuire des fils de cuivre de 0,12 à 0,50 mm, des fils de cuivre étamés et des fils de cuivre argentés. Le recuit à résistance continue se compose d'un recuit en ligne, d'un système de commande électrique et d'un système de circulation du fluide de refroidissement.
Caractéristiques
1. Le recuit DC et le contrôle numérique de tension assurent l'allongement uniforme après le recuit de fil.
2. Recuit segmenté avec système de protection de vapeur scellé séparé et système de séchage et de refroidissement fiable pour assurer une surface de fil de haute qualité.
3. Caractérisé par une performance globale élevée, ce recuit continu en ligne est particulièrement adapté au recuit continu de conducteurs.
4. Conduit par la courroie plate importée de haute qualité, ce recuit de résistance continu apprécie la représentation stable et le bruit bas.
5. Conception compacte pour l'installation rapide et l'économie de l'espace, et la conception améliorée sur la base de l'équipement avancé.
6. Ce recuit continu en ligne bénéficie d'une vitesse de tréfilage maximale de 1600 m / min.
7. Fourniture suffisante de pièces de rechange et assistance technique adaptée.
8. La conception anti-corrosion du récipient de recuit réduit les coûts de maintenance et de remplacement.
9. Les modèles de 8 fils, 10 fils, 14 fils et 16 fils sont disponibles.
Spécifications techniques
Article
|
Caractéristiques
|
DTH1000-8
|
DTH1500-14
|
DTH2000-16
|
Diamètre du fil
|
0,12 ~ 0,50mm × 8
|
0,12 ~ 0,50mm × 8
|
0,12 ~ 0,50mm × 8
|
Nombre de fil
|
8
|
14
|
16
|
Max. vitesse mécanique
|
1800 m / min
|
1800 m / min
|
1800 m / min
|
Diamètre extérieur de die
|
10mm
|
10mm
|
10mm
|
Max. courant de recuit
|
DC 1000A
|
DC 1500A
|
DC 2000A
|
Max. tension de recuit
|
DC 60V
|
|
DC 60V
|
Puissance de recuit
|
100 kVA
|
160kVA
|
200 kVA
|
Puissance du générateur de vapeur
|
18 kW
|
18 kW
|
18 kW
|
Vapeur
|
17 kg / h
|
17 kg / h
|
17 kg / h
|
Taille globale (L × W × H)
|
2170 × 1100 × 2380mm
|
2170 × 1200 × 2380mm
|
2170 × 1200 × 2380mm
|
Poids net
|
2600 kg
|
3000 kg
|
3300 kg
|
Vitesse de production
Taille de fil recuite
|
Vitesse (m / min)
|
Allongement après le recuit
|
0.12mm
|
1300
|
20 ~ 28%
|
0.15mm
|
1300
|
20 ~ 28%
|
0.3mm
|
1200
|
22 ~ 30%
|
0.4mm
|
700
|
25 ~ 33%
|
0.5mm
|
600
|
25 ~ 33%
|
Conditions de travail
1. Assurez-vous que l'atelier a suffisamment d'espace, avec une hauteur minimale de 4-5 mètres.
2. Approvisionnement en matière première pratique à proximité.
3. Un personnel qualifié est tenu pour l'installation, l'utilisation et la maintenance de cette machine de dépannage à barres à grande vitesse.
4. Conduite de circulation de liquide de recuit bien scellée.
5. Ce recuit à résistance continue nécessite une alimentation en eau, en électricité et en air comprimé stable et suffisante.
6. Notre recuit continu en ligne fonctionne avec une grue de 10 tonnes (au moins), un générateur de vapeur, un compresseur d'air, un enfileur de fil, des matrices de tréfilage, un lubrifiant de tréfilage, une huile pour engrenages et un échangeur de chaleur.
Remarque
1. S'il vous plaît se référer à vos propres exigences sur la capacité de production lors du choix de la machine.
2. Ce rectificateur continu en ligne ne convient pas au recuit des tiges en aluminium et en alliage d'aluminium, ainsi que des tiges en acier au carbone et en acier inoxydable.
3. S'il vous plaît effectuer un contrôle quotidien et la maintenance selon les exigences.
Cas

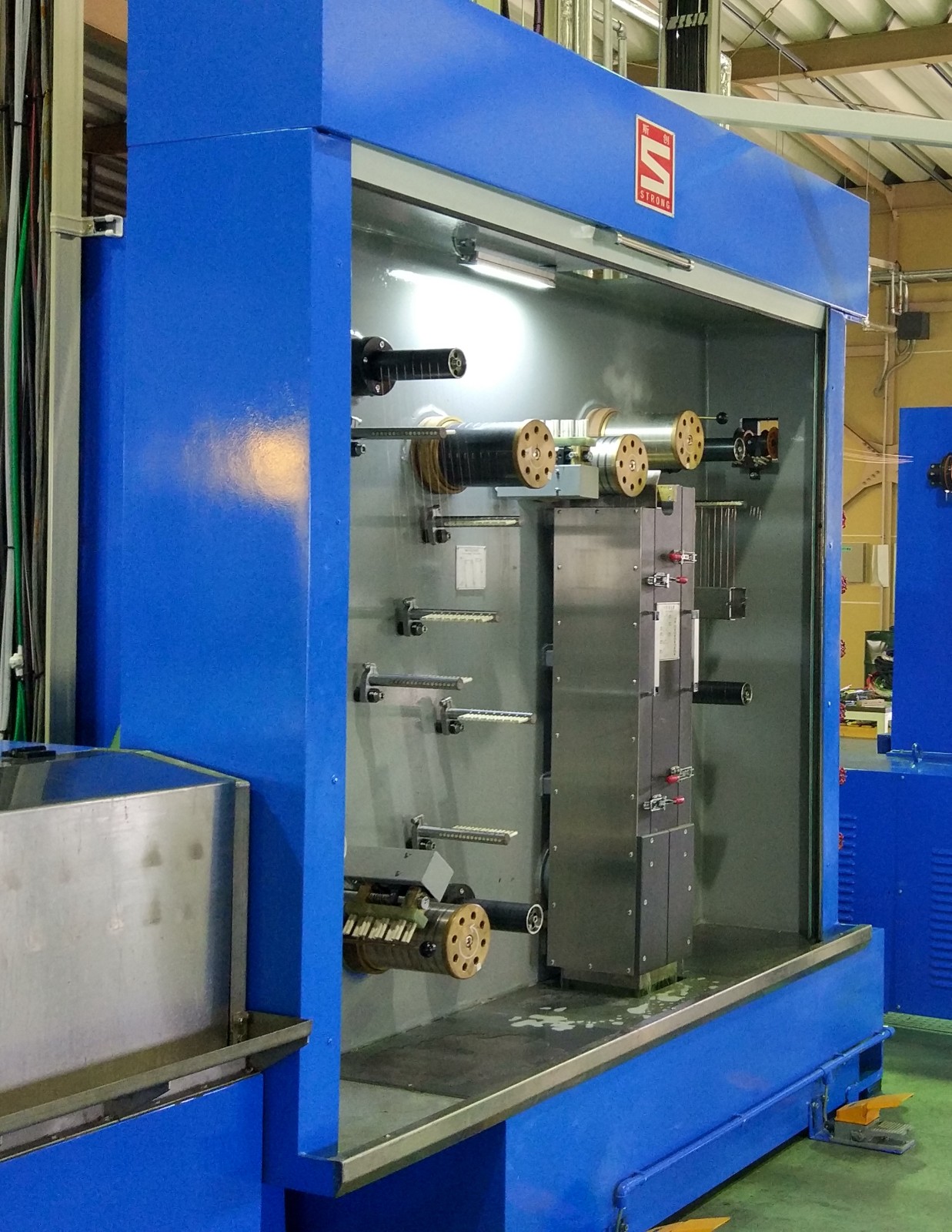

En mars 2016, un recuit continu en ligne pour les fils fins multiples en cuivre a été installé à ONO, Osaka, Japon.
