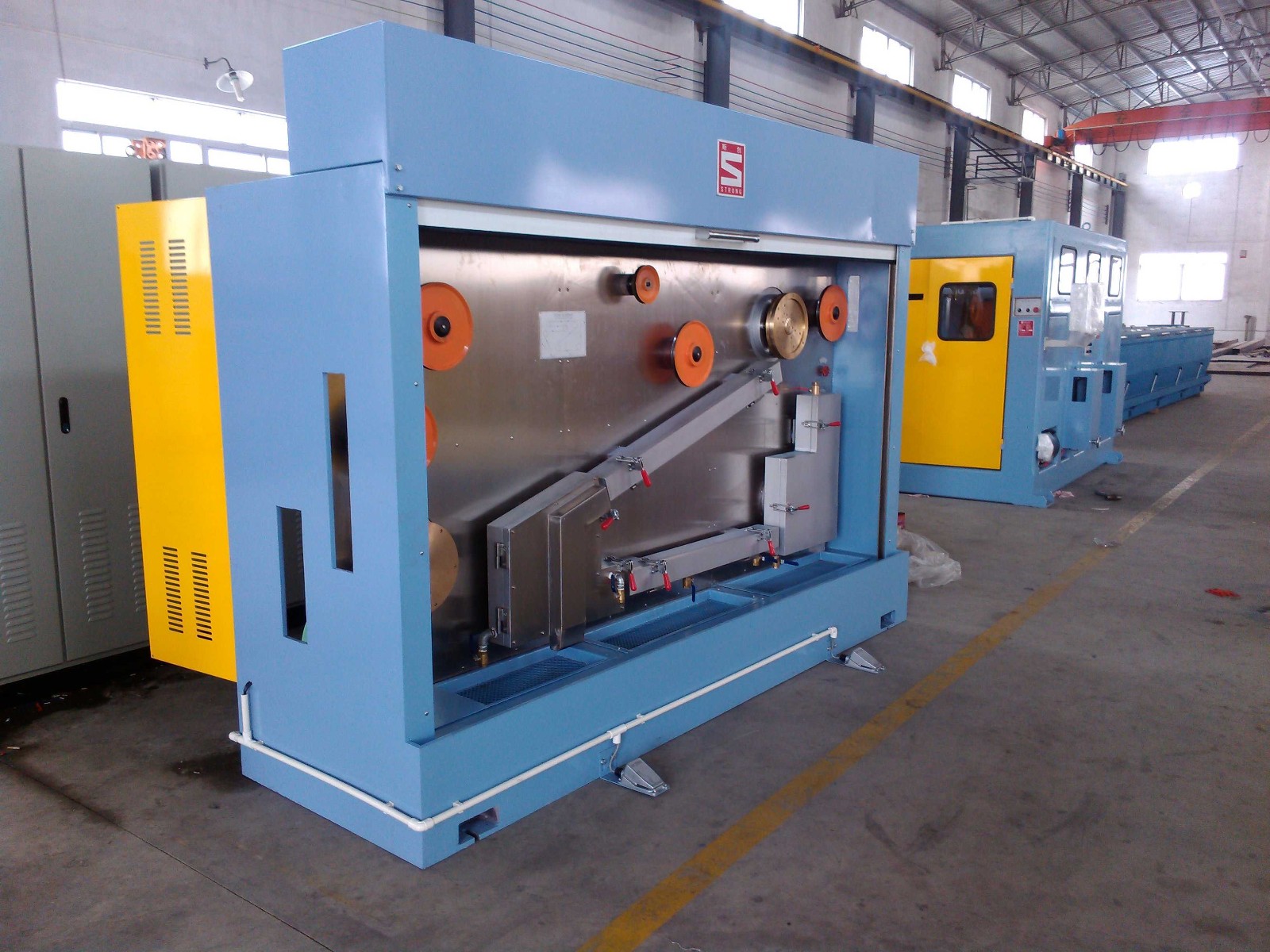

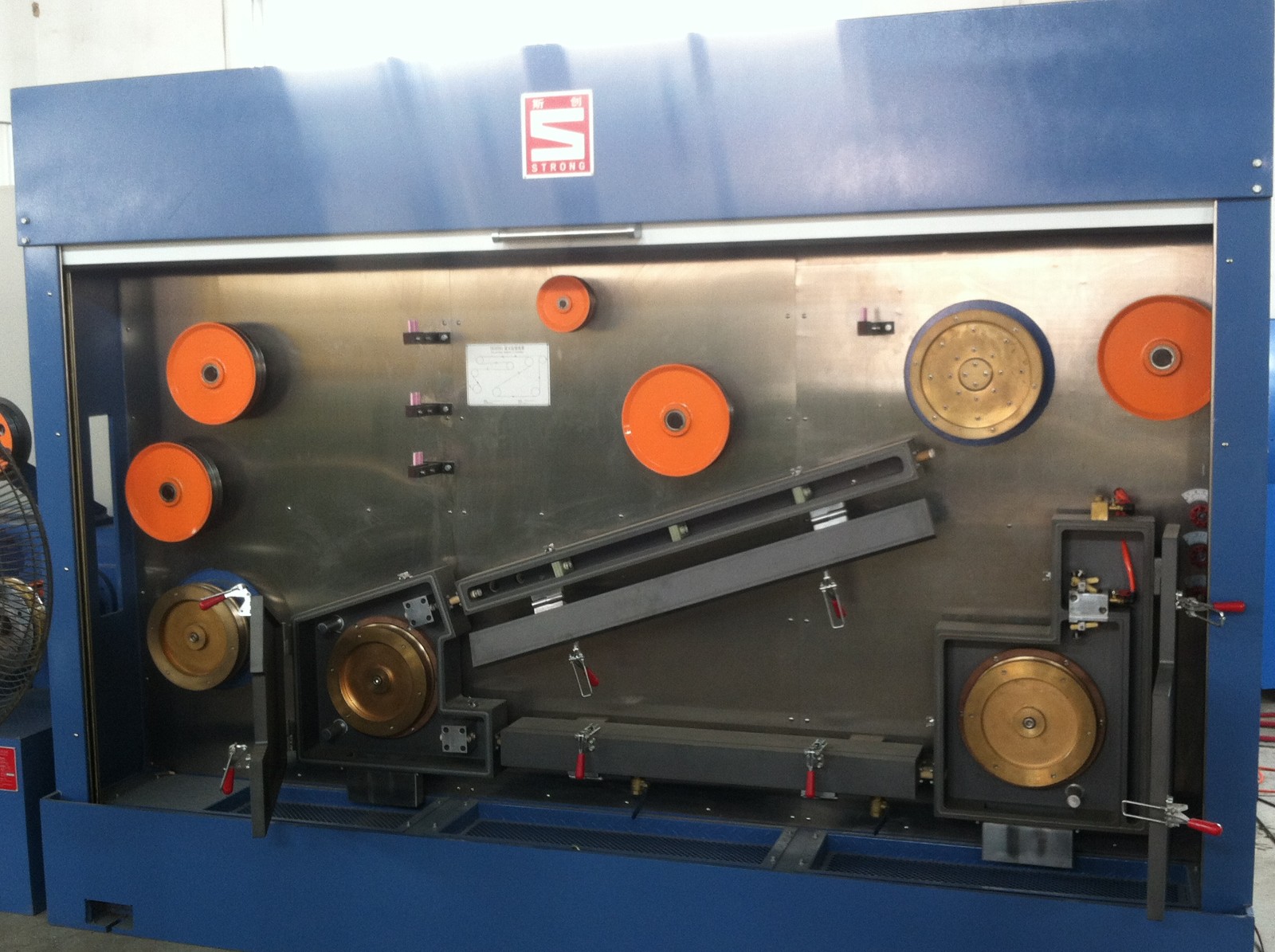

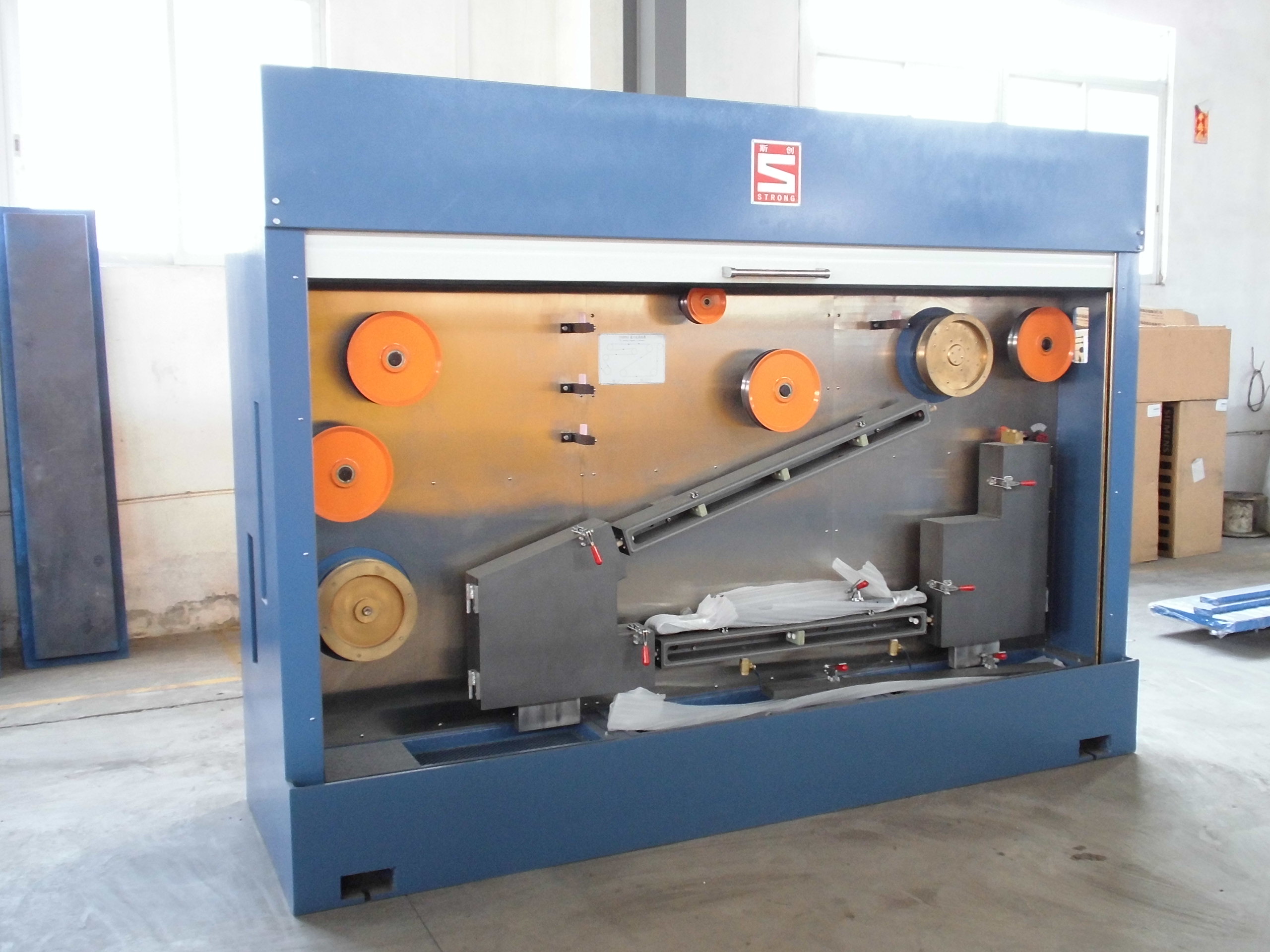

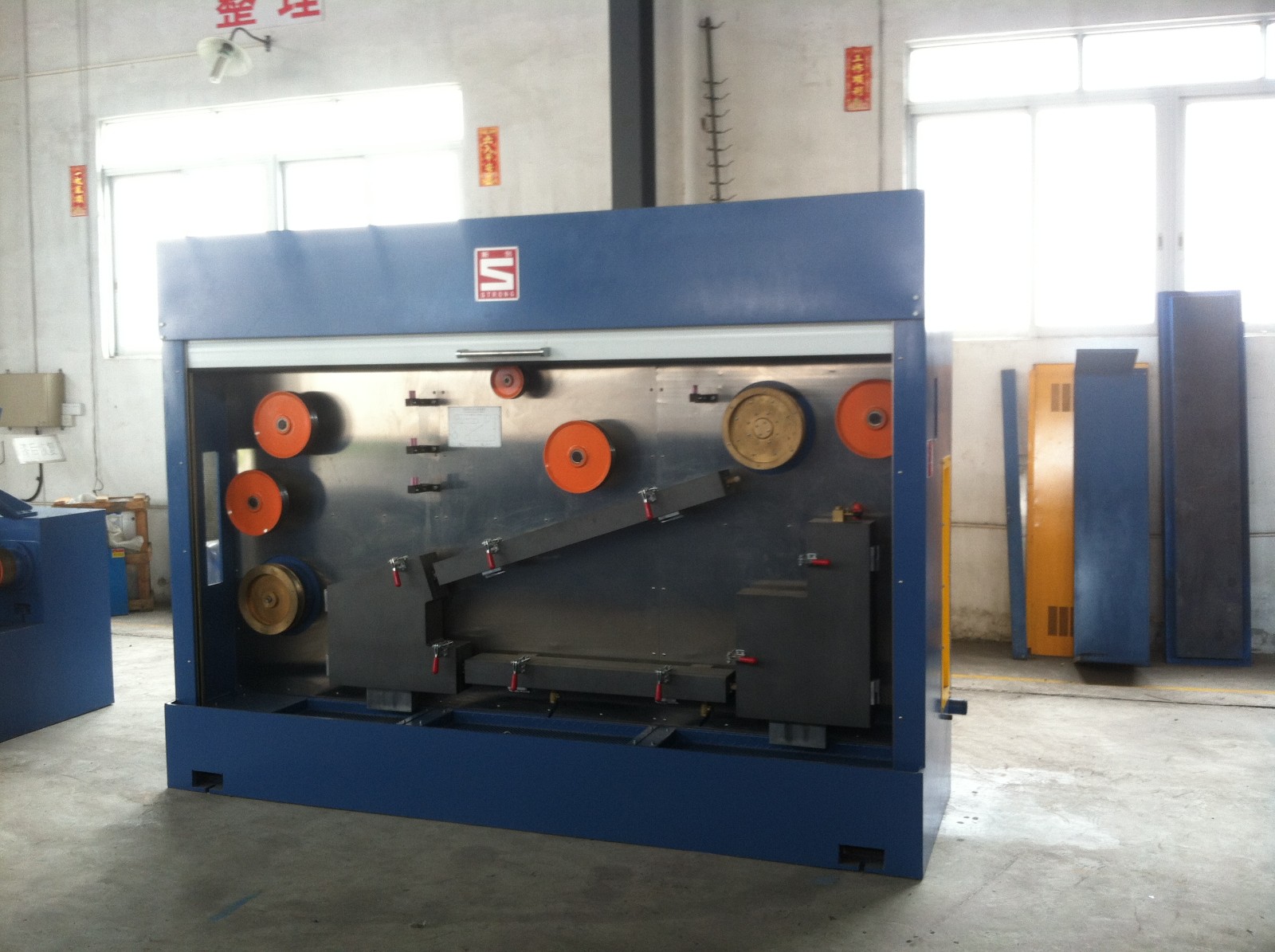

Anneau continu en ligne pour la machine de dessin intermédiaire de fil simple / double

Description
Our continuous annealing machine for intermediate drawing machine is ideal for annealing 0.6-2.76mm copper rods and brass rods. The inline continuous annealer is made up of the annealer, electric control system and cooling fluid circulation system.

Features
1. DC annealing and digital voltage control ensure uniform elongation after wire annealing.
2. Segmented annealing with separate sealed steam protection system and reliable drying and cooling system to ensure high-quality wire surface.
3. Characterized by high overall performance, this continuous annealing machine is especially suitable for continuous annealing of conductors.
4. Driven by imported high-quality flat belt, this inline continuous annealer enjoys stable performance and low noise.
5. Compact design for fast installation and space-saving, and upgraded design on the basis of advanced equipment.
6. This continuous annealing machine enjoys maximum wire drawing speed of 1800m/min.
7. Sufficient supply of spare parts and responsive technical support.
8. Anti-corrosion design of the annealing container reduces costs of maintenance and replacement.
9. Models of single wire and double wire, horizontal and vertical types are available.

Spécifications techniques (conception horizontale)

Item TH3000 Wire diameter Max. mechanical speed Outside diameter of die Max. annealing current Max. annealing voltage Annealing power Steam generator power Steam Overall size (L × W × H) Net weight Annealing Speed (m/min)

Specifications
	STH3000
0.6 ~ 2.78 mm	0.6 ~ 1.6 mm × 2 wires
1800m/min	1800m/min
25mm	25mm
DC 3000A	DC 3000A
DC 60V	DC 60V
230kVA	230kVA
9kW	9kW
13kg/h	13kg/h
3050 × 1800 × 2200mm	3050 × 1900 × 2200mm
3200kg	3500kg

Annealed wire size TH3000 Material 0.6mm 0.9mm 1.2mm 1.6mm 2.0mm 2.6mm

Speed (m/min)	Elongation after annealing
	STH3000
Copper
1500	1400 × 2 wires	18 ~ 30%
1300	1200 × 2 wires	18 ~ 30%
1200	1000 × 2 wires	25 ~ 33%
900	700 × 2 wires	28 ~ 33%
600	/	28 ~ 33%
400	/	28 ~ 33%

Technical Specifications (vertical design)
Item TH1000 Wire diameter (mm) Max. mechanical speed (m/min) Outside diameter of die (mm) Max. annealing current (A) Max. annealing voltage (V) Annealing power (kVA) Steam generator power (kW) Steam (kg/h) Overall size (L × W × H) (mm) Net weight (kg) Production Speed

Specifications
	TH2000	TH2000A
0.4 ~ 1.2	0.4 ~ 1.6	0.4 ~ 2.0
2000	2000	2000
Φ25	Φ25	Φ25
1000	2000	2200
60	60	60
84	173	195
6	6	9
12	12	12
1350 × 1600 × 2640	1350 × 1600 × 2640	1350 × 1600 × 2840
1880	1880	2000

Annealed wire size TH1000 0.4mm 0.8mm 1.0mm 1.2mm 1.6mm 2.0mm

Speed (m/min)	Elongation after annealing
	TH2000	TH2000A
1600	1600	1600	18 ~ 30%
1500	1500	1500	18 ~ 30%
1000	1200	1300	25 ~ 30%
800	1100	1100	25 ~ 33%
……	700	800	28 ~ 33%
……	……	400	28 ~ 33%

Conditions de travail

1. Assurez-vous que l'atelier a suffisamment d'espace, avec une hauteur minimale de 4-5 mètres.
2. Approvisionnement en matière première pratique à proximité.
3. Un personnel qualifié est tenu pour l'installation, l'utilisation et la maintenance de cette machine de dépannage à barres à grande vitesse.
4. Conduite de circulation de liquide de recuit bien scellée.
5. Cette machine de recuit en continu nécessite une alimentation en eau, en énergie et en air comprimé stable et suffisante.
6. Notre recuit continu en ligne fonctionne avec une grue de 5 tonnes (au moins), un générateur de vapeur, un compresseur d'air, un enfileur de fil, des matrices de tréfilage, un lubrifiant de tréfilage, une huile pour engrenages et un échangeur de chaleur.

Remarque
1. S'il vous plaît se référer à vos propres exigences sur la capacité de production lors du choix de la machine.
2. Cette machine à recuire en continu ne convient pas pour le recuit des tiges en aluminium et en alliage d'aluminium, ainsi que des tiges en acier au carbone et en acier inoxydable.
3. S'il vous plaît effectuer un contrôle quotidien et la maintenance selon les exigences.

Cas
En mars 2015, un rectificateur continu en ligne pour une machine d'étirage intermédiaire à double fil a été installé chez MEGA Cable Company, en Malaisie.
