Machine de tréfilage intermédiaire à plusieurs fils (8/10/14/16 fils)

Description

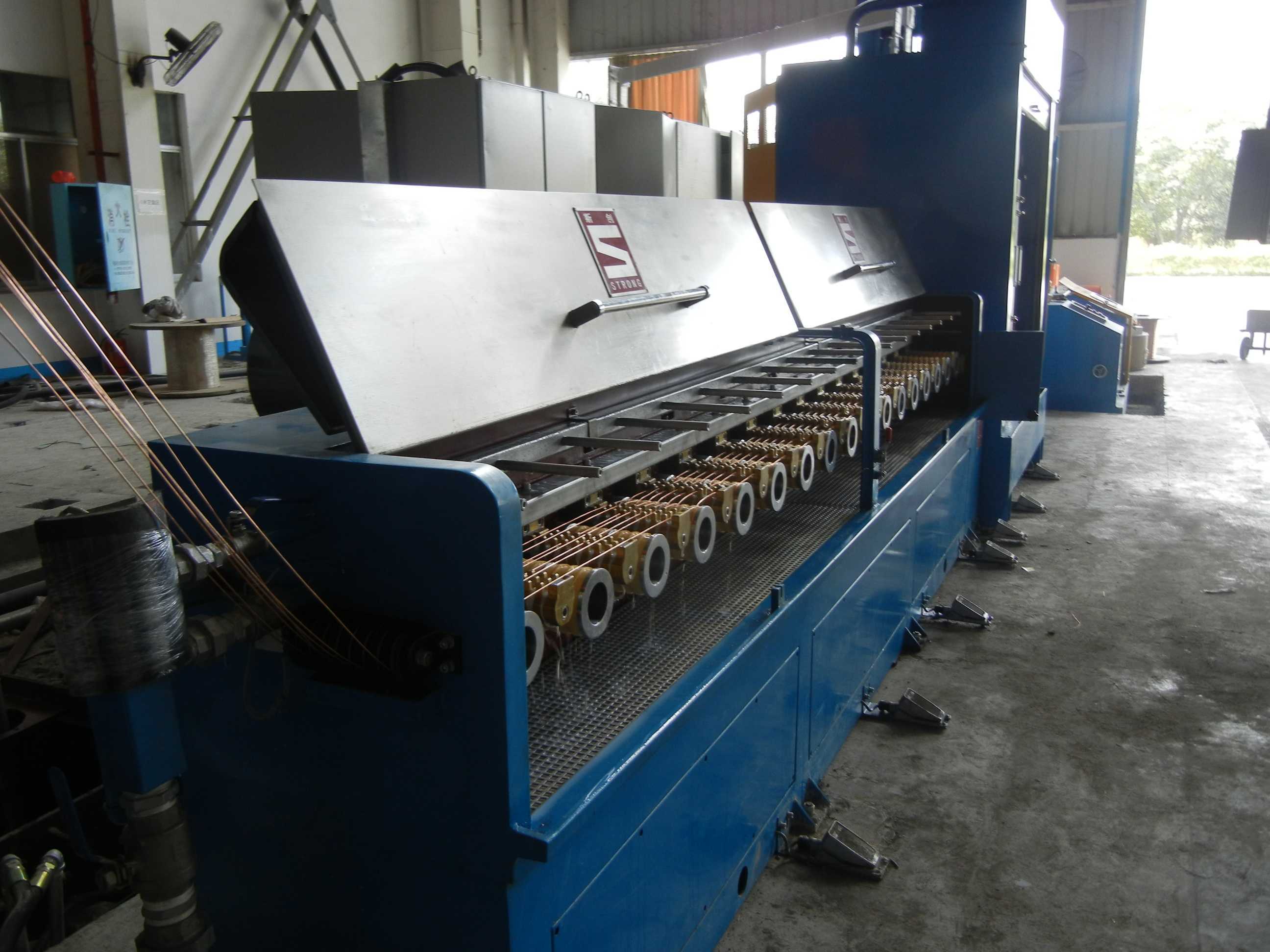

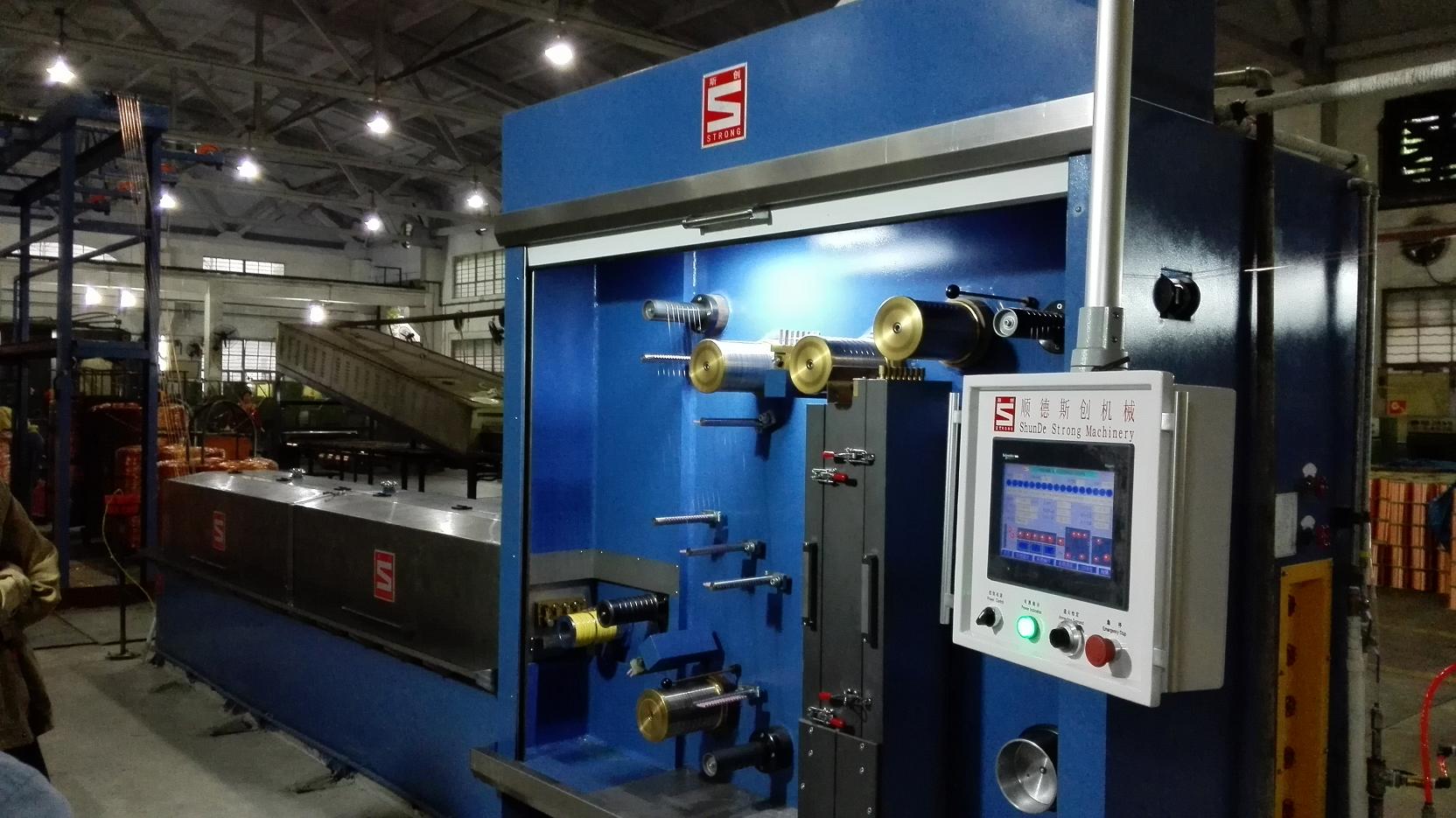

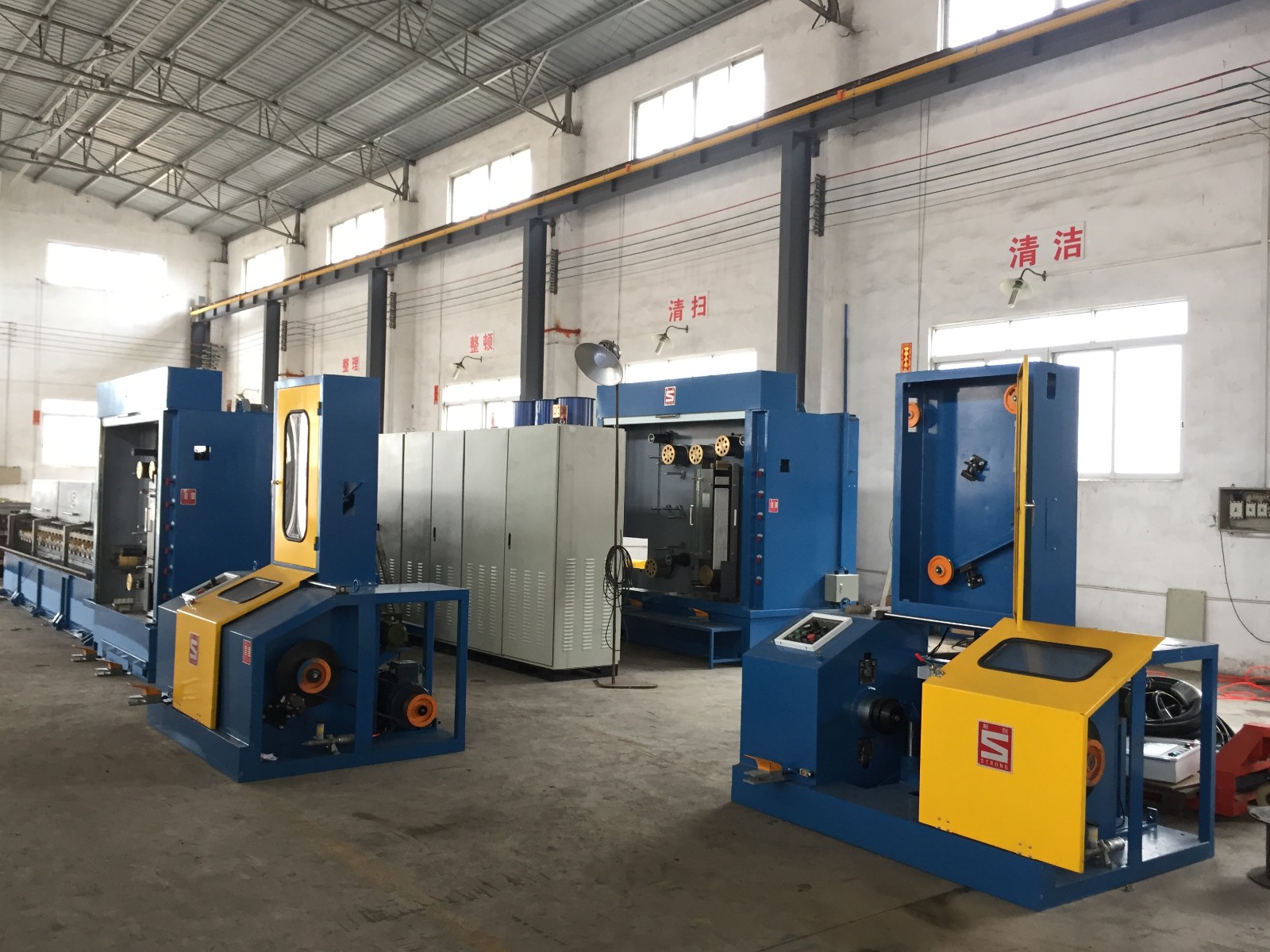

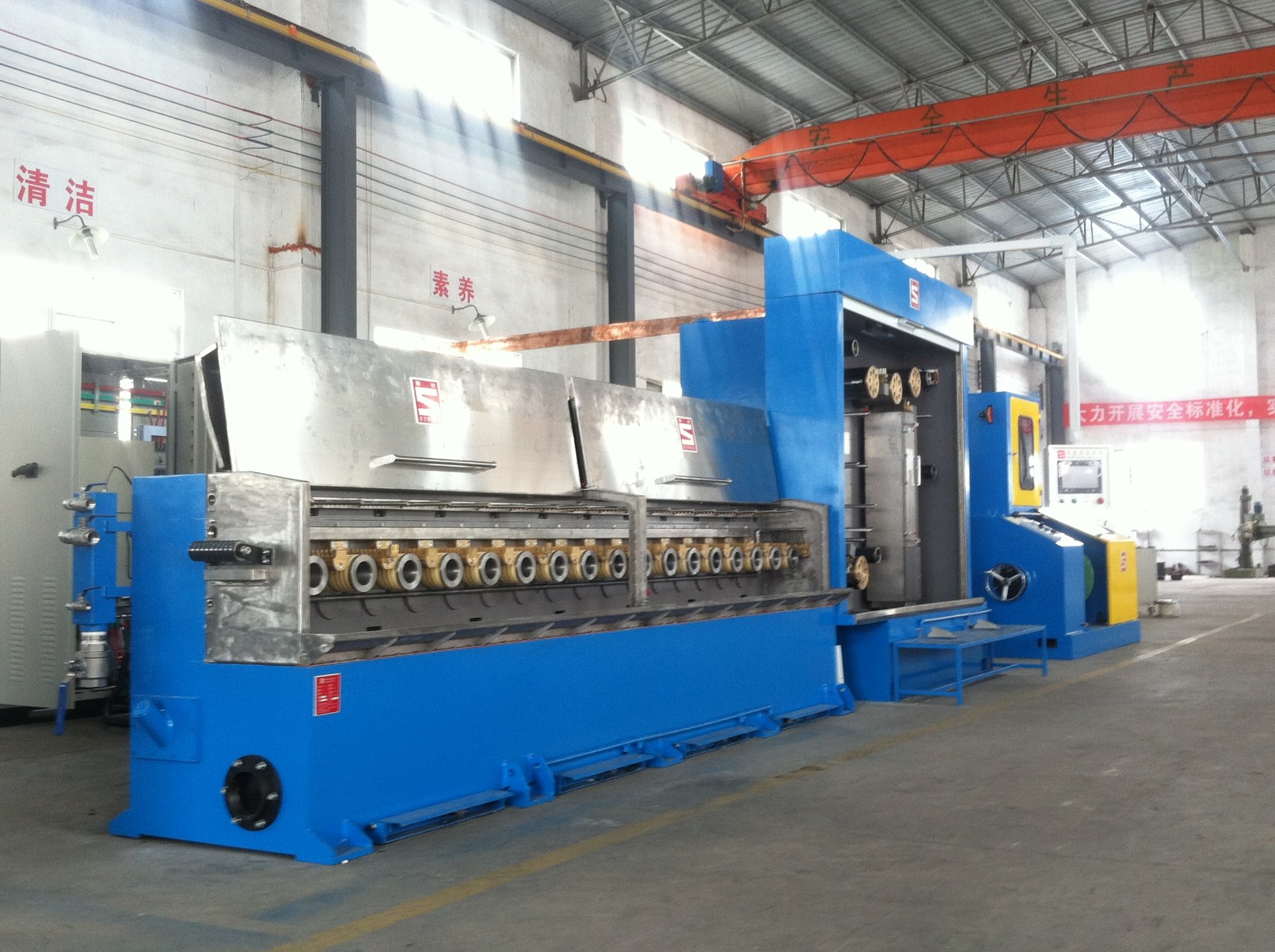

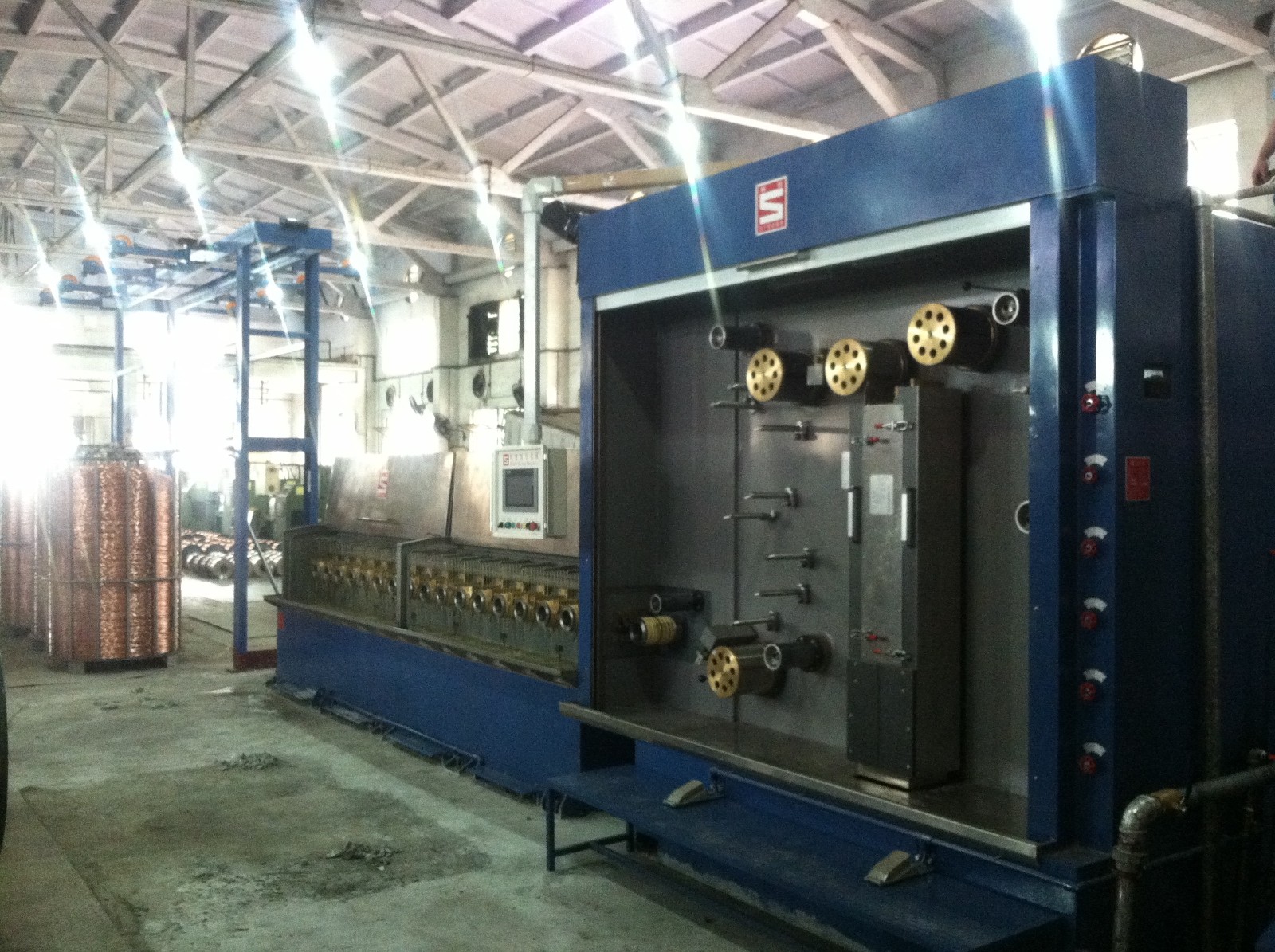

This multiple wire intermediate drawing machine is suitable for drawing Φ3.5mm copper and copper alloy rods, and Φ4.5mm aluminum and aluminum alloy rods into wires. Our multiwire drawing machine consists of wire pay-offs, wire drawing machine and electric control system.

Features
1. Compact structure and upgraded design on the basis of advanced equipment.
2. This multiwire drawing line enjoys maximum wire drawing speed of 1800m/min.
3. User-friendly interface design with digital display of lubricating oil temperature and graphic display of failure point.
4. Sufficient supply of spare parts and responsive technical support.
5. Quick die change, saving time for stopping the machine and changing dies.
6. The multiple wire intermediate drawing machine is designed with wire drawing system that features low cost and high production efficiency.
7. Precise gear transmission allows stable performance and low noise.
8. Carefully-designed wire drawing scheme and optimized cooling liquid supply allow smooth finishes.
9. Reduced consumption of power, lubricating oil and wire drawing lubrication liquid.
10. Models of 8 / 14 / 16 wires are available.

Caractéristiques

Item Model Max. mechanical speed (m/min) Max. number of drawing wires Max. number of dies Max. inlet dia. (mm) Finished wire dia.(mm) Drawing capstan dia. (mm) Haul-off capstan dia. (mm) Outside diameter of die (mm) Mechanical elongation Main motor power of drawing drum (KW) Capstan motor power (KW) Overall size (L × W × H) (mm) Net weight (kg) Production Speed (m/min)

Specification
DZL18-8	DZL18-10	DZL18-14	DZL18-16
1800	1800	1800	1800
8	10	14	16
18	10	14	16
2.6	2.6	2.0 ~ 2.6	2.0 ~ 2.6
0.4 ~ 1.05	0.4 ~ 1.05	0.4 ~ 1.05	0.4 ~ 1.05
120	120	120	120
120	120	120	120
Φ25 × 12	Φ25 × 12	Φ25 × 12	Φ25 × 12
8 ~ 25%	8 ~ 25%	8 ~ 25%	8 ~ 25%
160	160	160	160
45	45	55	55
2200 × 1400 × 2400	2200 × 1400 × 2400	2200 × 1600 × 2400	2200 × 1600 × 2400
5000	5500	6200	6400

Size Speed Elongation after annealing Non-annealed wire Annealed wire 0.4mm 1400 1300 25 ~ 30% 0.5mm 1100 1000 25 ~ 33% 0.7mm 750 650 25 ~ 33% 0.8mm 650 550 25 ~ 33% 1.05mm 450 380 25 ~ 33%

Conditions de travail

1. Assurez-vous que l'atelier a suffisamment d'espace, avec une hauteur minimale de 4-5 mètres.
2. Approvisionnement en matière première pratique à proximité.
3. Un personnel qualifié est tenu pour l'installation, l'utilisation et la maintenance de cette machine de dépannage à barres à grande vitesse.
4. Piscine à circulation de fluide concentrée et système de tuyauterie bien scellé.
5. Cette machine d'étirage à fils multiples nécessite une alimentation en eau, en électricité et en air comprimé stable et suffisante.
6. Notre machine d'étirage intermédiaire à fils multiples fonctionne avec une grue de 15 tonnes (au moins), un générateur de vapeur, un compresseur d'air, un enfileur, des matrices de tréfilage, un lubrifiant pour tréfiler, de l'huile pour engrenages et un échangeur de chaleur.

Remarque
1. S'il vous plaît se référer à vos propres exigences sur la capacité de production lors du choix de la machine.
2. Cette machine à tréfiler ne convient pas au tréfilage de tiges en acier au carbone ou en acier inoxydable.
3. S'il vous plaît effectuer l'entretien quotidien selon les exigences.

Cas

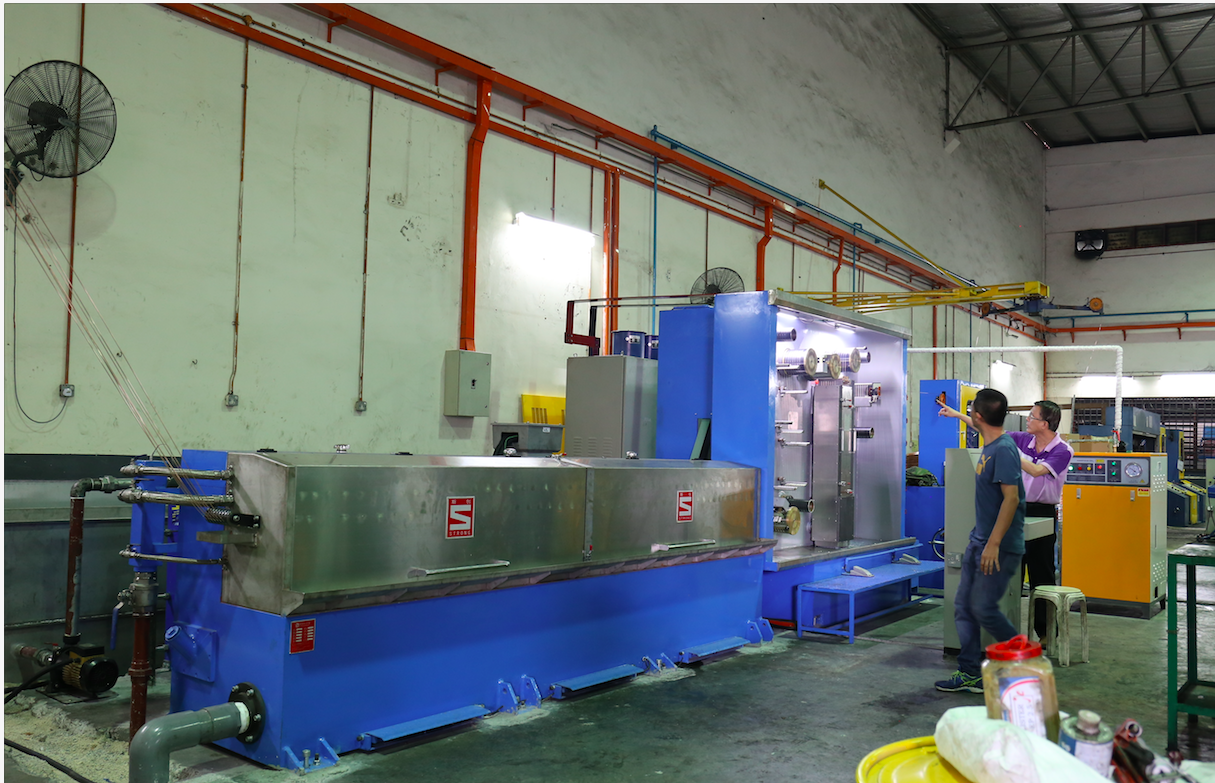

En novembre 2015, une ligne de tréfilage intermédiaire en cuivre a été installée chez MEGA Cable Company en Malaisie.
