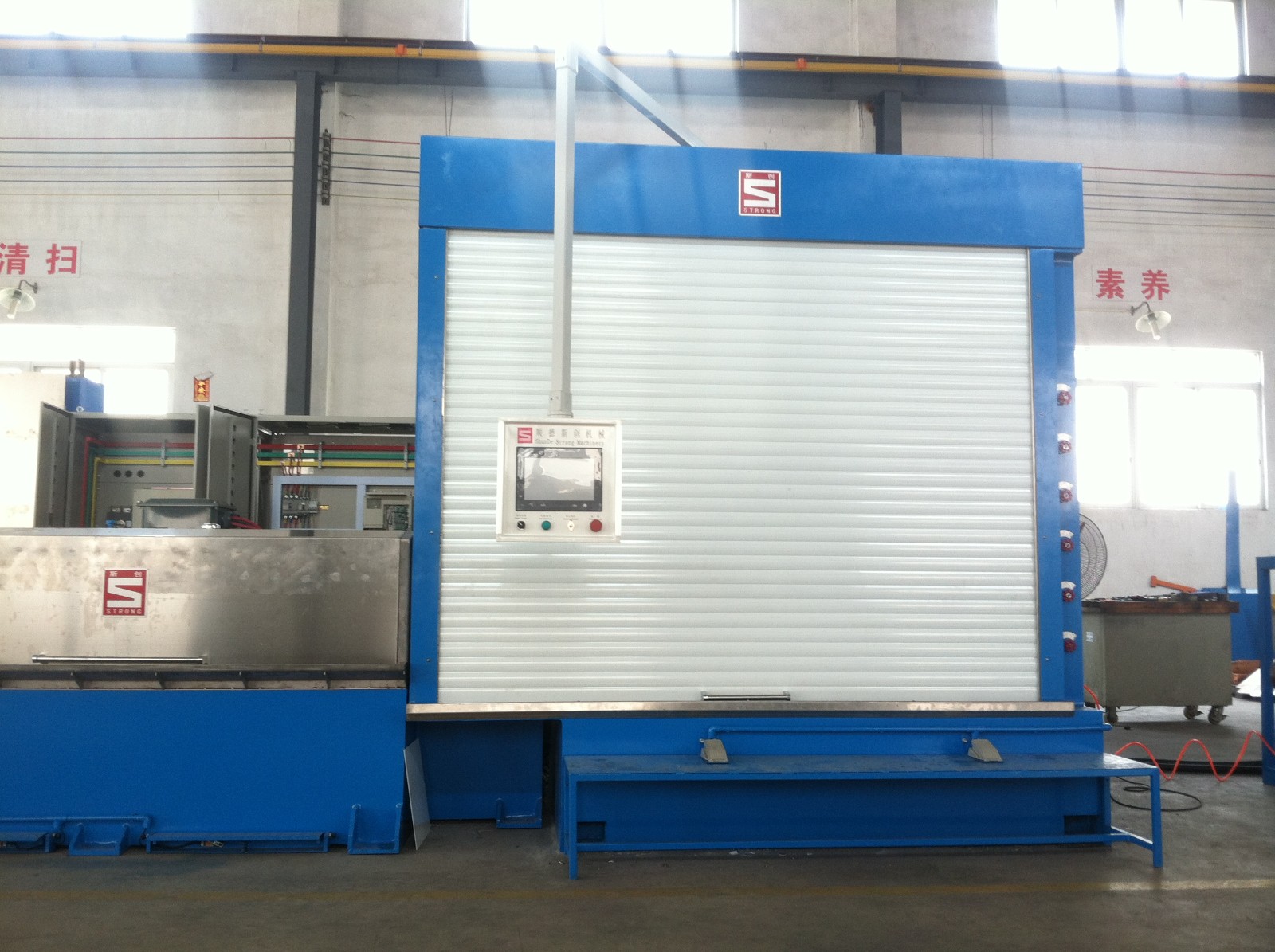

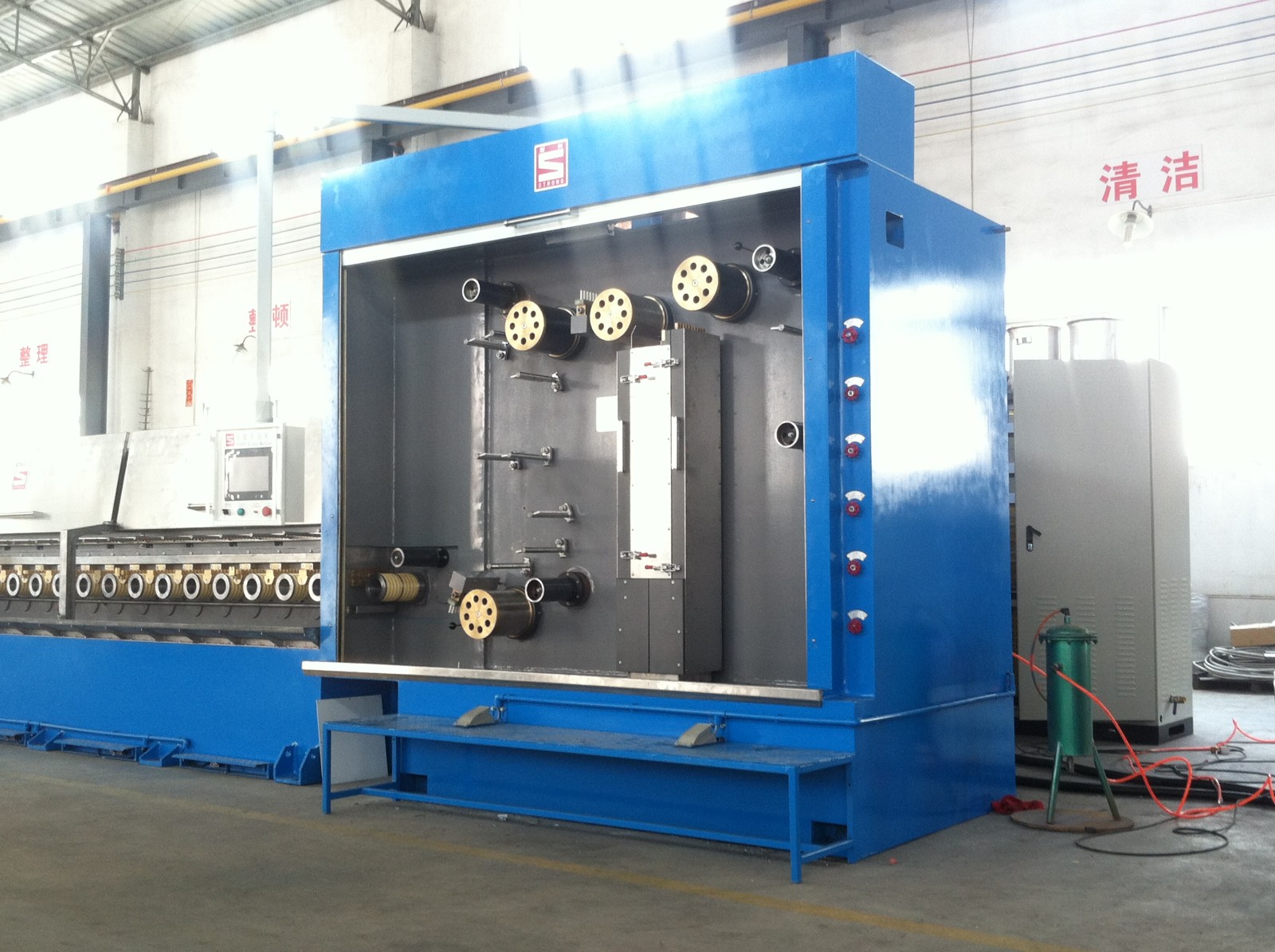

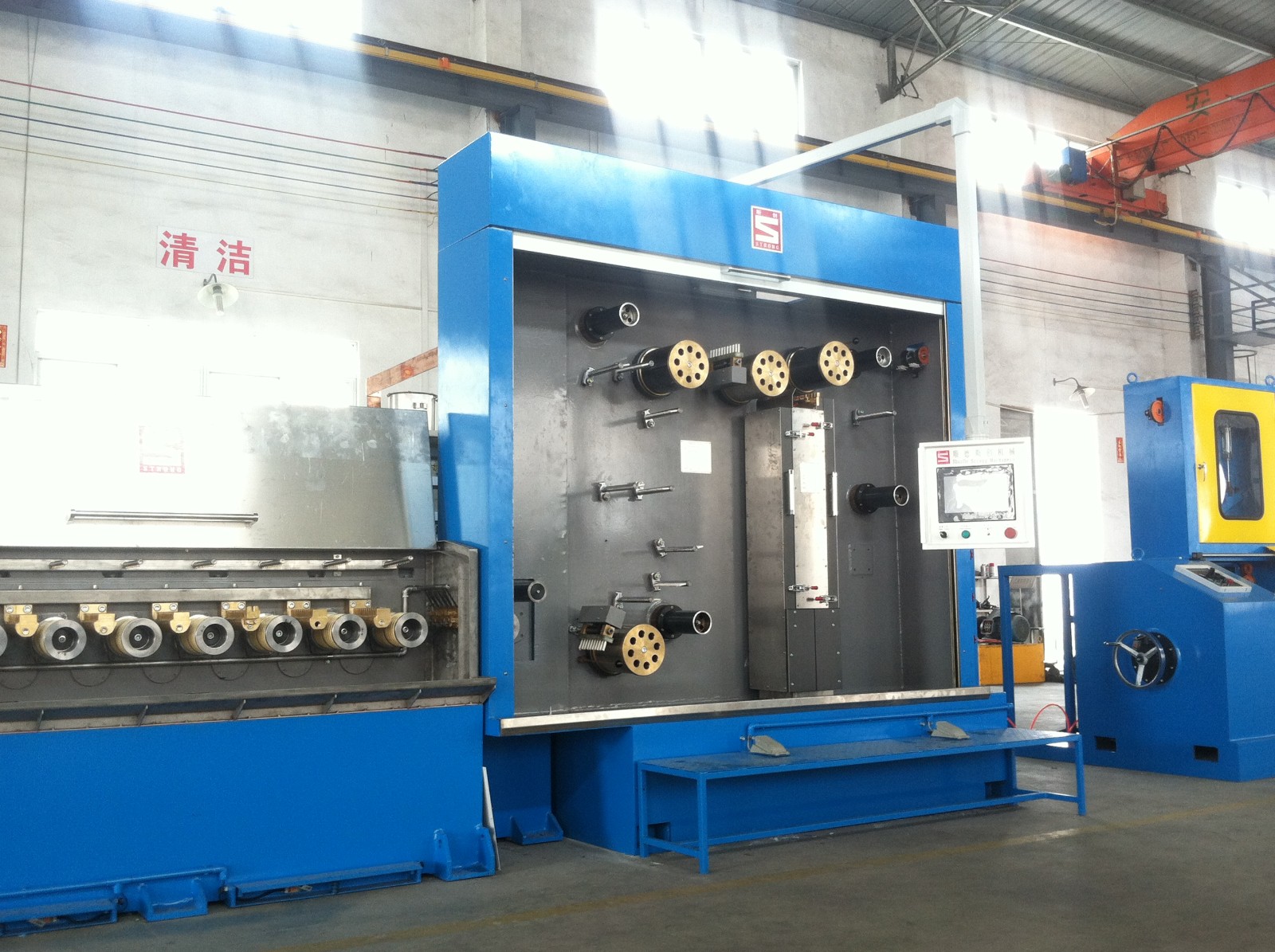

Anneau continu en ligne pour la machine de dessin intermédiaire à fils multiples (8/10/14/16 fils)

La description
Ce rectificateur continu en ligne pour machine d'étirage multibrins est idéal pour recuire des fils de cuivre de 0,4-1,05 mm, des fils de cuivre étamés et des fils de cuivre argentés. La machine de recuit à résistance en ligne se compose d'un recuit en ligne, d'un système de commande électrique et d'un système de circulation du fluide de refroidissement.

Caractéristiques
1. Le recuit DC et le contrôle numérique de tension assurent l'allongement uniforme après le recuit de fil.
2. Recuit segmenté avec système de protection de vapeur scellé séparé et système de séchage et de refroidissement fiable pour assurer une surface de fil de haute qualité.
3. Caractérisé par une performance globale élevée, ce recuit continu en ligne est particulièrement adapté au recuit continu de conducteurs.
4. Conduit par la courroie plate importée de haute qualité, cette machine de recuit de résistance en ligne apprécie la représentation stable et le bruit bas.
5. Conception compacte pour l'installation rapide et l'économie de l'espace, et la conception améliorée sur la base de l'équipement avancé.
6. Ce recuit continu en ligne bénéficie d'une vitesse de tréfilage maximale de 1600 m / min.
7. Fourniture suffisante de pièces de rechange et assistance technique adaptée.
8. La conception anti-corrosion du récipient de recuit réduit les coûts de maintenance et de remplacement.
9. Les modèles de 8 fils, 10 fils, 14 fils et 16 fils sont disponibles.

Spécifications techniques

Article
Caractéristiques
DTH2000-8
DTH2500-14
DTH3000-16
Diamètre du fil
0,6 ~ 2,78 mm × 8
0,6 ~ 2,78 mm × 8
0.6 ~ 1.6 mm × 2 fils
Nombre de fil
8
14
16
Max. vitesse mécanique
1800m / min
1800m / min
1800m / min
Diamètre extérieur de die
14mm
14mm
14mm
Max. courant de recuit
DC 2000A
DC 2500A
DC 3000A
Max. tension de recuit
DC 60V

DC 60V
Puissance de recuit
200 kVA
230 kVA
280 kVA
Puissance du générateur de vapeur
18 kW
18 kW
18 kW
Vapeur
17 kg / h
17 kg / h
17 kg / h
Taille globale (L × W × H)
2170 × 1100 × 2380mm
2170 × 1200 × 2380mm
2170 × 1200 × 2380mm
Poids net
3000 kg
3300 kg
3500 kg
La vitesse
Taille de fil recuite
Vitesse (m / min)
Allongement après le recuit
0.5mm
1200
25 ~ 33%
0.7mm
780
25 ~ 33%
0.8mm
680

25 ~ 33%
1,05 mm
550
25 ~ 33%

Conditions de travail
1. Assurez-vous que l'atelier a suffisamment d'espace, avec une hauteur minimale de 4-5 mètres.
2. Approvisionnement en matière première pratique à proximité.
3. Un personnel qualifié est tenu pour l'installation, l'utilisation et la maintenance de cette machine de dépannage à barres à grande vitesse.
4. Conduite de circulation de liquide de recuit bien scellée.
5. Ce recuit continu en ligne nécessite une alimentation en eau, en énergie et en air comprimé stable et suffisante.
6. Notre recuit à résistance en ligne fonctionne avec une grue de 10 tonnes (au moins), un générateur de vapeur, un compresseur d'air, un enfileur de fil, des matrices de tréfilage, un lubrifiant de tréfilage, une huile pour engrenages et un échangeur de chaleur.

Remarque
1. S'il vous plaît se référer à vos propres exigences sur la capacité de production lors du choix de la machine.
2. Ce rectificateur continu en ligne ne convient pas au recuit des tiges en aluminium et en alliage d'aluminium, ainsi que des tiges en acier au carbone et en acier inoxydable.
3. S'il vous plaît effectuer un contrôle quotidien et la maintenance selon les exigences.

Cas
En novembre 2015, le recuit continu cuivre inline a été installé chez MEGA Cable Company, en Malaisie.
